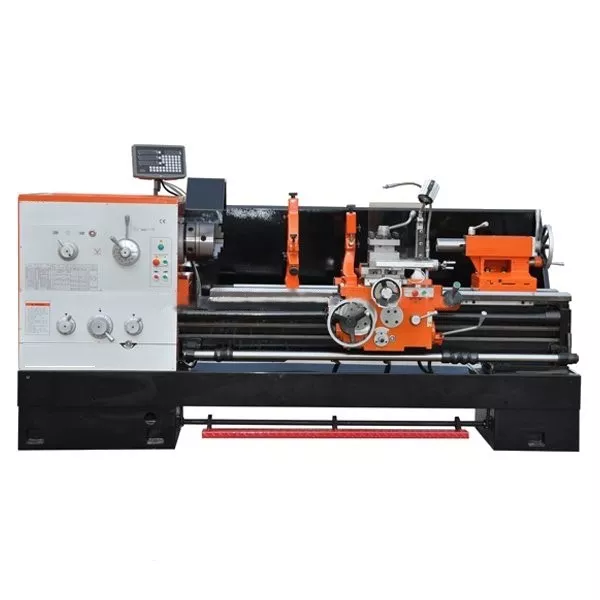

Станок токарно-винторезный Stalex WM660 660х1000 мм (380В)
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Описание
- Отзывы
- Задать вопрос
-
Модель: WM660/1000 Артикул: Диаметр обточки над станиной 660 мм Макс. Ø вращения (съемный мостик) 870 мм Ø обточки над поперечным суппортом 420 мм Длина съемного мостика 230 мм Расстояние между центрами 1000 мм Частота вращения шпинделя,12 36-1600 об/мин Конус шпинделя Ø 113 1:20 Торец шпинделя, D8 Патрон 3-х кулачковый 325 мм Проходное отверстие шпинделя 105 мм Продольная подача 0,063-2,52 мм/об Поперечная подача 0,027-1,07 мм/об Метрическая резьба, 22 1-14 Дюймовая резьба, 26 28-2 TPI Питчевая резьба, 24 56-4 DP Модульная резьба, 18 0,5-7MP Максимальный размер инструмента 25х25 мм Ускор. перем. продольного суппорта 4,5 м/мин Ускор. перем. поперечного суппорта 1,9 м/мин Ход поперечного суппорта 360 мм Ход верхнего суппорта 145 мм Конус пиноли задней бабки: МТ-5 Ход пиноли задней бабки 150 мм Диаметр пиноли задней бабки 75 мм Расстояние между направляющими 405 мм Габаритные размеры 2500×1100×1450 мм Мощность главного привода 7,5 кВт Потребляемая мощность 11,0 кВт Масса 3000 кг Описание
Универсальный токарно-винторезный станок.
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.- Монолитная станина станка;
- Массивная конструкция станка, расстояние между направляющими 405 мм;
- Закаленные и отшлифованные направляющие станины;
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
- Крепление шпинделя D1-8;
- Удобный в управлении продольной и поперечной подачей джойстик с кнопкой ускоренного перемещения;
- Съемный мостик станины (ГАП);
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
- Регулировка зазоров направляющих при помощи клиновых планок;
- Толчковый режим работы шпинделя;
- Пиноль задней бабки и маховик имеют шкалу для точной установки;
- Задняя бабка с регулировкой смещения для обточки конусов.
Устройство цифровой индикации X POS DRO 3
Количество осей - 3
Цена деления - 0,005.... мм
Количество знаков - 8
Быстродействие - 60 м/мин
Погрешность дискретности - ±1 знак
Напряжение питания - 93-250.... В
Диапазон температур: рабочая/хранение - 30 ВхА 0-40 / -20-70.... ºС
Комплектация
- 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками;
- 4-х позиционный резцедержатель с фиксатором;
- 4-х кулачковый патрон с независимыми кулачками Æ400 мм;
- Планшайба 630 мм;
- Подвижный и неподвижный люнеты;
- Не вращающийся центр МК-5;
- Вращающийся центр МК-5;
- Переходник Ø113 1:20/МК-5;
- Защитный экран патрона с концевым выключателем;
- УЦИ по трем осям;
- Вал управления с регулируемыми кулачками (откл.продольной подачи);
- Концевой упор продольного перемещения;
- Регулируемые опоры станины;
- Поддон для сбора стружки;
- Задняя защитная стенка;
- Ножной тормоз шпинделя с концевым выключателем;
- Система подвода СОЖ;
- Галогенная лампа местного освещения;
- Инструкция по эксплуатации и деталировка с сертификатом СЕ;
- Сертификат точности;
- Инструмент для обслуживания в инструментальном ящике;
Характеристики
Длина детали, мм 1000 Макс. диаметр заготовки, мм 660 -
