DMTG DL40M Токарный станок с ЧПУ
11 728 776 руб.
-
+
- Описание
- Отзывы
- Задать вопрос
-
Модель DL40M Технические характеристики Электропитание Общая потребляемая мощность 50 кВт 380 В ~50 Гц Мощность двигателя шпинделя 22 / 30 кВт Система управления Система ЧПУ Fanuc 0i TD Опциональные системы ЧПУ Siemens 828D Станочные данные Максимальный диаметр обработки 900 мм Максимальный диаметр обработки над станиной 800 мм Максимальный диаметр обработки над сменщиком инструмента 600 мм Межцентровое расстояние 1000 / 1500 / 2000 / 3000 мм Угол наклона станины 45° Шпиндель Число оборотов шпинделя 20 - 1500 об/мин Проходное отверстие шпинделя 132 мм Максимальный диаметр обрабатываемого прутка 80 мм Токарный патрон 375 мм Фланец шпинделя А2-11 Крутящий момент шпинделя 824 / 1123 Нм Перемещения и подачи Перемещение по оси Х 435 мм Перемещение по оси Z 1030 / 1530 / 2030 / 3030 мм Скорость рабочей подачи по оси Х 9 000 мм/мин Скорость рабочей подачи по оси Z 5 000 мм/мин Скорость быстрого хода по оси Х 12 000 мм/мин Скорость быстрого хода по оси Z 12 000 мм/мин Точность Повторяемость ± 0,006 мм Позиционирование ± 0,003 мм Сменщик инструмента Тип сменщика инструмента гидравлический Количество инструмента 12 Максимальный размер державки резца 32 х 25 мм Максимальный диаметр цилиндрического хвостовика 40 мм Время смены инструмента (соседний / противоположный) 0,45 / 2,2 с Точность позиционирования сменщика инструмента 0,008 мм Задняя бабка Конус пиноли задней бабки МК6 Диаметр пиноли задней бабки 160 мм Ход пиноли задней бабки 180 мм Ход задней бабки до токарного патрона Габаритные размеры Емкость бака СОЖ 600 литров Емкость гидростанции 50 литров Длина 6460 / 6960 / 7460 / 84600 мм Ширина х Высота 2340 х 2790 мм Масса станка 11000 / 12000 / 13000 / 14500 кг Описание
- Высокоскоростной многофункциональный токарный станок с ЧПУ для прецизионной обработки деталей большого размера в условиях серийного производства.
- Предназначен для обработки заготовок из стали, цветных металлов и сплавов в аэрокосмической, автомобильной, приборостроительной промышленности, энергетическом машиностроении, военно-промышленном комплексе.
- Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.
- Инновационная система ЧПУ Fanuc 0i TD (опция: Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
- Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
- Сервопривод шпинделя и сервоприводы по осям Fanuc.
- Высокоскоростной прецизионный шпиндель 3 500 об/мин установлен на прецизионные подшипники NSK (Япония).
- Циркуляционная система смазки шпиндельной бабки.
- Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
- Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
- Жесткая вибростойкая станина с углом наклона 45° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна.
- Жесткие направляющие скольжения коробчатого типа обеспечивают максимальную точность и производительность при работе в тяжелых условиях.
- Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
- Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.

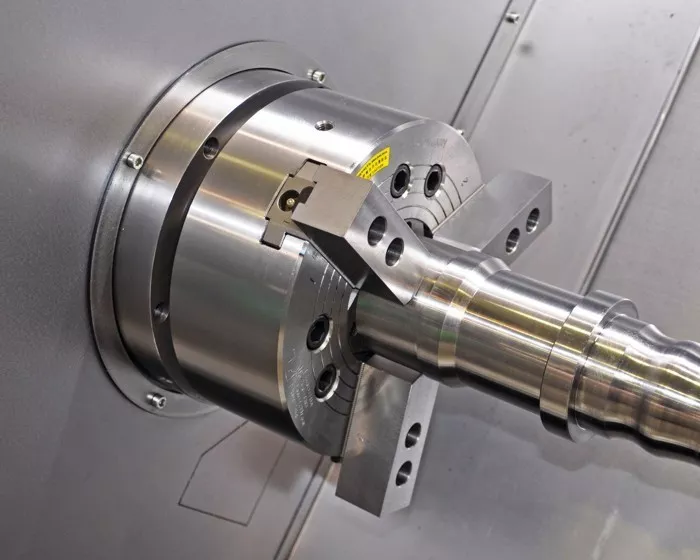

- Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 375 мм Auto Strong (Тайвань).

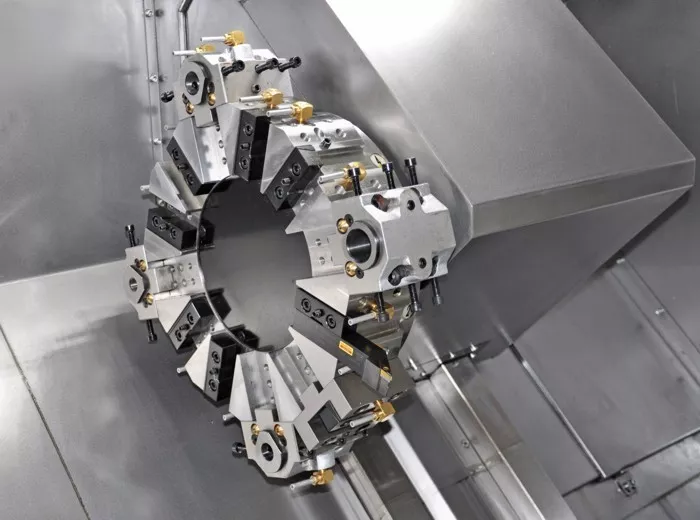

- Высокоскоростной гидравлический сменщик инструмента револьверного типа на 12 инструментов со временем смены инструмента 0,45 с.
- Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
- Гидравлическая задняя бабка (опция: программируемая задняя бабка).
- Система подачи СОЖ с баком емкостью 200 литров.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Высокопроизводительный ленточный конвейер для удаления стружки. Может быть смонтирован сбоку или сзади станка.
- Полностью закрытая рабочая зона с защитными устройствами.
- Передняя раздвижная дверца с большим прозрачным окном из бронированного стекла.
- Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
- Управление зажимом / разжимом токарного патрона и выдвижением / отводом пиноли задней бабки - с помощью М-функции или ножной педалью.
Рабочая зона Сменщик инструмента Гидравлический патрон Система управления Высокопроизводительная обработка деталей среднего размера Револьверного типа, 12 инструментов, время смены инструмента 0,4 / 1,6 с Гидравлический токарный патрон Auto Strong V-215 Ø375 мм (Тайвань) Инновационная система ЧПУ Fanuc 0i-mate TD Система смазки Задняя бабка Манометры гидросистемы Транспортер для стружки Автоматическая импульсная система смазки Гидравлическая,
ход бабки до патрона,
ход пиноли 139 ммРаздельное регулирование давления системы, токарного патрона и задней бабки Ленточный, может быть смонтирован сбоку или сзади станка Комплект поставки:- Гидравлический 3-кулачковый токарный патрон Ø375 мм без отверстия
- 12-позиционный гидравлический сменщик инструмента
- Гидравлическая задняя бабка
- Педаль зажима / розжима токарного патрона
- Педаль выдвижения пиноли задней бабки
- Ленточный транспортер для удаления стружки
- Тележка для сбора стружки
Дополнительные опции:- Система ЧПУ Siemens 828D
- Автоподатчик прутка (барфидер)
- Гидравлический 3-кулачковый токарный патрон с отверстием
- Гидравлический люнет
- Датчик измерения инструмента Renishaw TS27R
- Программируемая задняя бабка
- Линейные направляющие THK (Япония)
- Шариковые винты THK (Япония)
- Уловитель деталей
- Кондиционер электрошкафа
-
