Форматно-раскроечный станок используют для точного раскроя плитных материалов и древесных заготовок. Такое оборудование помогает получать ровный рез, выдерживать размеры деталей и снижать количество брака при серийной работе с ЛДСП, МДФ, фанерой, мебельными щитами и другими материалами.
Что такое форматно-раскроечный станок
Форматно-раскроечный станок — это деревообрабатывающее оборудование для продольного, поперечного и углового раскроя плитных материалов. В отличие от ручного инструмента, такой станок рассчитан на стабильную геометрию реза, повторяемость размеров и удобную подачу крупноформатных заготовок.
Основная задача оборудования — помочь производству быстро и аккуратно раскраивать листовые материалы на детали нужного размера. Это особенно важно в мебельном производстве, где точность каждой детали влияет на качество сборки корпуса, фасадов, полок, перегородок и других элементов.

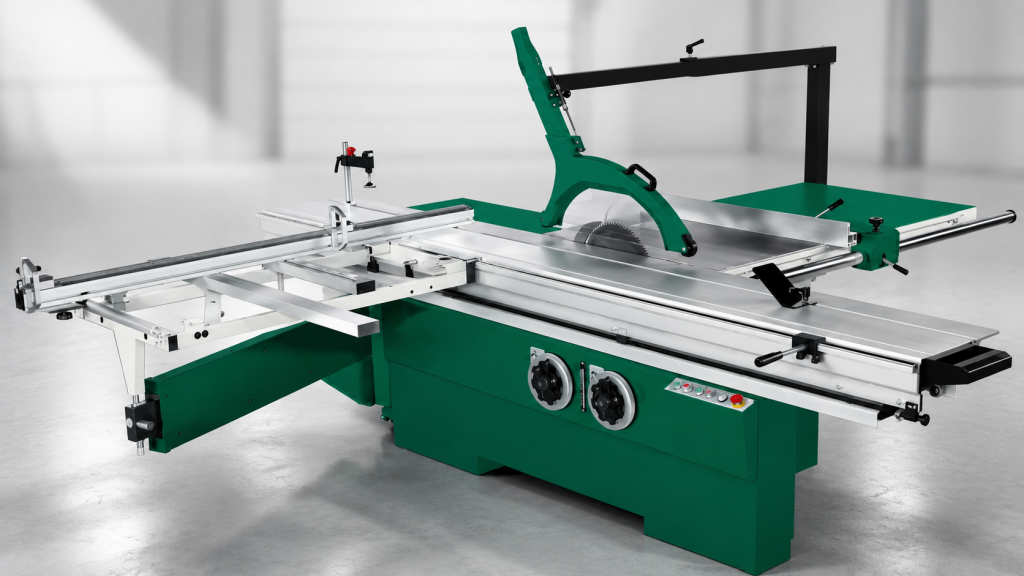

SL 3200: назначение и особенности станка
SL 3200 относится к форматно-раскроечным станкам с кареткой длиной 3200 мм. Такая длина важна при работе с крупными плитами и длинными заготовками, потому что позволяет удобнее перемещать материал через зону реза и контролировать положение детали.
Станок оснащен основной пилой и подрезной пилой. Основная пила выполняет главный рез, а подрезной узел помогает снизить риск сколов на облицованных плитных материалах. Это особенно актуально при раскрое ЛДСП, ламинированных панелей и материалов, где качество кромки важно для дальнейшей обработки и сборки.
Модель рассчитана на подключение к сети 380 В. Мощность мотора составляет 5,5 кВт, а максимальный диаметр основной пилы — 400 мм. Высота пиления при положении пильного узла 90° составляет 105 мм, при 45° — 70 мм.
Основные характеристики SL 3200
При оценке форматно-раскроечного станка важно смотреть не на один параметр, а на связку характеристик: длину каретки, ширину раскроя, мощность, диаметр пилы, высоту пиления и наличие подрезного узла.
| Модель | SL 3200 |
|---|---|
| Габариты рабочего стола | 550x900 мм |
| Габариты каретки | 3200х385 мм |
| Ход каретки | 3200 мм |
| Ширина между пилой и параллельным упором | 1300 мм |
| Максимальный диаметр основной пилы | 400 мм |
| Диаметр посадочного отверстия основной пилы | 30 мм |
| Диаметр подрезной пилы | 120 мм |
| Посадочное отверстие подрезной пилы | 20 мм |
| Мощность мотора подрезной пилы | 0,75 кВт |
| Частота вращения основной пилы | 3000/4000/5000 об/мин |
| Частота вращения подрезной пилы | 8000 об/мин |
| Диаметр аспирационного отверстия | 120/60 мм |
| Подъем и наклон пилы | ручной |
| Мощность мотора | 5,5 кВт, 380 В, 50 Гц |
| Высота пиления при 90°/45° | 105/70 мм |
| Вес | 867 кг |
Почему каретка 3200 мм важна для раскроя
Длина каретки — один из ключевых параметров форматно-раскроечного станка. Каретка 3200 мм позволяет работать с крупными плитными материалами и выполнять длинные резы с контролируемой подачей заготовки.
В мебельном производстве часто приходится раскраивать листы большого формата. Если каретка короткая, оператору сложнее удерживать материал, возрастает риск смещения, перекоса и неточности. Длинная каретка помогает сделать процесс более удобным и предсказуемым.
Для чего нужна подрезная пила
Подрезная пила используется для предварительного прореза нижнего слоя материала. Это особенно важно при работе с ламинированными плитами, где при обычном распиле могут появляться сколы на кромке.
В SL 3200 диаметр подрезной пилы составляет 120 мм, посадочное отверстие — 20 мм, мощность мотора подрезной пилы — 0,75 кВт, частота вращения — 8000 об/мин. Подрезной узел помогает получить более чистый рез на материалах с декоративным покрытием и уменьшить объем последующей доработки.
Какие материалы можно раскраивать на таком станке
Форматно-раскроечные станки применяются в первую очередь для плитных материалов и древесных заготовок. Конкретный результат зависит от выбранного пильного диска, режима работы, качества настройки упоров и требований к чистоте реза.
- ЛДСП и ламинированные мебельные панели.
- МДФ, в том числе материалы с декоративным покрытием.
- Фанера разных толщин.
- Мебельные щиты и столярные плиты.
- Древесные заготовки, панели и элементы корпусной мебели.
Где применяется форматно-раскроечный станок SL 3200
Станок такого типа подходит для участков, где раскрой материалов выполняется регулярно и требуется предсказуемая точность. Он может использоваться в небольших и средних мебельных производствах, столярных цехах, на участках подготовки деталей и в компаниях, которые работают с плитными материалами.
- Корпусная мебель: шкафы, кухни, тумбы, стеллажи, перегородки.
- Производство фасадов, полок, боковин и других мебельных деталей.
- Раскрой листовых материалов перед кромлением и сверлением.
- Столярные и деревообрабатывающие участки.
- Подготовка деталей для серийной и мелкосерийной сборки.
На что обратить внимание при работе со станком
Даже качественный форматно-раскроечный станок требует правильной настройки и аккуратной эксплуатации. На итоговый результат влияет не только мощность оборудования, но и состояние пильных дисков, настройка подрезного узла, положение упоров и организация рабочего места.
- Перед работой нужно проверять состояние основной и подрезной пилы, отсутствие повреждений и соответствие диска материалу.
- Важно контролировать настройку параллельного упора и каретки, потому что от этого зависит геометрия детали.
- Для чистого реза на ламинированных материалах нужно корректно настроить подрезной узел.
- При регулярной работе следует использовать аспирацию, так как раскрой плитных материалов сопровождается образованием пыли и стружки.
- Рабочая зона должна позволять безопасно подавать крупные листы и принимать готовые детали после распила.
Ручной подъем и наклон пилы: что это значит
В SL 3200 подъем и наклон пилы выполняются вручную. Это означает, что оператор регулирует положение пильного узла механически, ориентируясь на нужный тип операции и требуемую высоту или угол пиления.
Такой вариант подходит для производств, где не требуется частая автоматическая перенастройка в течение смены. При правильной организации процесса ручные регулировки позволяют выполнять стандартные операции раскроя без усложнения конструкции станка.
Почему важны вес и устойчивость оборудования
Вес SL 3200 составляет 867 кг. Для форматно-раскроечного станка это важный показатель, потому что массивная конструкция лучше сопротивляется вибрациям и помогает сохранять стабильность при работе с крупными заготовками.
Устойчивость особенно важна при длинном ходе каретки и раскрое тяжелых плит. Чем стабильнее основание и точнее перемещение заготовки, тем проще получить ровный рез и повторяемый размер детали.
Итог
Форматно-раскроечный станок SL 3200 — это оборудование для точного раскроя плитных материалов и деревянных заготовок. Его ключевые особенности — каретка 3200 мм, ширина между пилой и параллельным упором 1300 мм, основная пила до 400 мм, подрезной узел, мощность 5,5 кВт и высота пиления 105/70 мм при положении 90°/45°.
Такой станок полезен там, где нужно регулярно раскраивать ЛДСП, МДФ, фанеру, мебельные щиты и другие материалы с контролем размера и качества кромки. При выборе важно учитывать не только характеристики, но и формат работы: размеры листов, частоту перенастройки, требования к чистоте реза, наличие аспирации и подготовку рабочего места.
