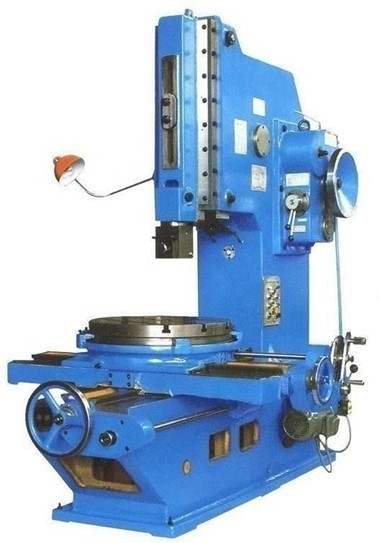

Долбежный гидравлический станок по металлу ArtTech BY5032

Параметры

Значение

Тип привода

гидравлический

Рабочий ход долбяка, мм.

20-320

Расстояние от плоскости стола до нижней поверхности направляющих долбяка, мм.

455

Расстояние от наружной поверхности резцовой головки до внутренней поверхности станины, мм.

600

Наибольшее усилие резания, Кн

16,6

Сечение долбяка

25х40

Скорость долбяка под нагрузкой, дв.ходов в мин.

20,32,50,80

Диаметр стола, мм.

630

Маx нагрузка на стол

500

Наибольшее продольное перемещение стола, мм.

535

Поперечный ход стола, мм.

360

Наибольший угол поворота стола в горизонтальной плоскости, град.

360

Пределы продольных подач стола на один двойной ход долбяка, мм

0,054 - 1,24

Предел рабочих подач поперечного перемещения стола, мм/ход

0,054 - 1,24

Пределы круговых подач стола на один двойной ход долбяка, град.

0,035 - 0,805

Количество Т-образных креплений стола

18

Мощность привода главного движения, кВт

3,0

Мощность привода ускоренной подачи, кВт

0,75

Напряжение питания, В

380

Габаритные размеры (LxBxH), мм

1930х1365х2270

Масса станка B5032D, кг

2500
