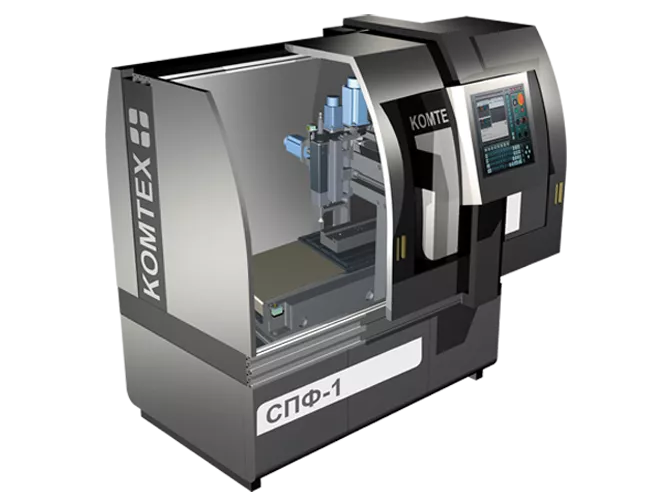

Станок портальный фрезерный СПФ-1 с УЦИ
- Описание
- Отзывы
- Задать вопрос
-
Модель СПФ-1 Система ЧПУ КТ GSK980MDa Класс точности Н (по ГОСТ 8-82) Мощность привода основного шпинделя (передача с зубчатым ремнем), кВт 2,6 (3,8) Мощность дополнительного шпиндель-мотора высокооборотистого, кВт 2,2 (2,5) Суммарная мощность с трансформатором и станцией СОЖ, кВт 10 (11,5) Номинальный крутящий момент шпинделя основного приводного, Нм 10(15) Номинальный крутящий момент шпиндель-мотора высокоскоростного (опция), Нм 0,88 Шпиндель основной приводной ось Х, Нм 6 Шпиндель основной приводной ось Y, Нм 4 Шпиндель основной приводной ось Z, Нм 2,4 Частота, Гц 50 Напряжение, Вт 380 Потребляемый ток перем. Пределы частот вращения основного приводного шпинделя, об/мин 50-2500 Пределы частот вращения дополнительного шпинделя, об/мин 6000-24000 Перемещение стола по оси Х, не более, мм 510 Перемещение каретки со шпинделем по оси Y, не более, мм 410 Перемещение шпинделя вертикальное по оси Z, мм 160 Дискретность перемещения стола, каретки и блока шпинделя от электрического маховичка в ручном режиме, мм 0,1; 0,01; 0,001 Пределы подач по осям Х, Y, Z, мм/мин 8-5000 Рабочая скорость по осям X/Y, мм/мин 8000 Рабочая скорость по оси Z, мм/мин 5000 Конус шпинделя Морзе 2 Максимальный диаметр торцевой фрезы, мм 20 Смена инструмента ручная Точность позиционирования, не более, мм 0,02 Повторяемость, мм 0,01 Размер рабочего стола, мм 400х500 Количество/размер Т-образных пазов стола, шт/мм 4/12 Расстояние от шпинделя до поверхности стола, мм 240 Максимальные размеры окна портала (Н х В), мм 220х540 Максимальная масса детали, устанавливаемой на столе, мм 30 Габариты станка, мм 1160х1025х1140 Масса станка, кг 590 Габариты станка с кабинетным ограждением 1800х1400х2100 Масса станка с кабинетным ограждением, кг 820 Описание
Станок портально-фрезерный СПФ-1 с полномасштабной системой ЧПУ KT-GSK-980MDa ,обеспечивающей 5-ти координатную обработку поверхностей. По желанию заказчика станок может комплектоваться иными системами ЧПУ, все же KT-GSK-980MDa- идеальное, надежное средство для высококачественной обработки и использования при изготовлении пресс-форм и шаблонов.
Станок объединяет в себе точность и производительность для обеспечения чистовой обработки поверхностей деталей из различных материалов — от алюминия до высокоуглеродистых сталей, имеет простой русифицированный интерфейс пользователя, который будет одинаково удобен, как для начинающих пользователей, так и для опытных операторов.
Комплектация станка предоставляет возможность выбора широкого спектра инструмента и опции для адаптации к конкретной практической задачи. Рекомендуется комплектация цельными твердосплавными головками (фрезами) с цилиндрическими переходниками и хвостовиками MULTI Master цангами типа ER.
Область применения его достаточно широка. Промышленные предприятия, инструментальные производства, ремонтные базы, мастерские, а также профессиональные училища и технические университеты.
Комплектация
Базовая комплектация. Данные Станок 1 Кабинетное ограждение 1 Станция СОЖ 1 Патрон под конус Морзе 2 МТ2 ЕR25 с ключом 1 Паспорт на станок 1 Руководство по эксплуатации на станок 1 Руководство по эксплуатации системы ЧПУ КТ GSК 980 МDа ЧПУ КТ GSК 980 МDа Руководство по эксплуатации сервоприводов: шпинделя
перемещения по оси Х
перемещения по оси Y
перемещения по оси Z1
1
1
1
Дополнительная комплектация. Данные Дополнительный высокоскоростной шпиндель-мотор для гравировально - фрезерных работ следующего типа:
ET80-2/5 (мощность 2.5 кВт, N=24000 об/мин. Цанговый патрон ER 20)
Hnz-22 (мощность 2.2 кВт, N=24000 об/мин. Цанговый патрон ER 20)1 Частотный преобразователь для ВШМ 1 Система охлаждения дополнительного шпиндель-мотора 1 Цанговый патрон ЕR20 1 Цанговый патрон ЕR25 1 Цанговый патрон ER32 1 Сверло центровочное D1.5 мм. 2 Сверло центровочное D3.15 мм. 3 Патрон сверлильный Морзе 2 831126 МТ2-13 1 Переходник конуса Морзе М2-М1 1 Набор зажимных приспособлений SPW 12 1 Фреза концевая по металлу O3 мм 2 Фреза концевая по металлу O4 мм 2 Фреза концевая по металлу O6 мм 2 Фреза концевая по металлу O8 мм 2 Фреза концевая по металлу O10 мм 2 Фреза концевая по металлу O12 мм 2 Фреза концевая по металлу O16 мм 2 Тиски станочные малогабаритные 1 Характеристики
Размер стола, мм 500 Мощность, кВт 10 - Аналоги
-
-
Цена по запросу
-
-
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут.
|
Дмитрий Рогачевский
|
|
Пользуемся уже год. Наличие УЦИ экономит время. Станок собран очень качественно, люфтов не наблюдается. Мастер работает на нем каждый будний день, еще не наблюдали перегрева. Отметим ещё что очень точные детали получаются. Подумываем для расширения производства еще один в комплект взять. Рекомендуем к покупке тем, кому важна точность деталей почти без погрешностей.
|
