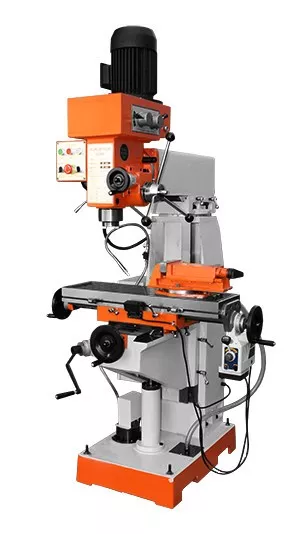

Станок сверлильно-фрезерный Stalex ZX7550
- Описание
- Отзывы
- Задать вопрос
-
Stalex ZX7550C Макс. диаметр сверления 50 мм Макс. диаметр торцевой фрезы 100 мм Макс. диаметр концевой фрезы 25 мм Макс. диаметр растачивания 120 мм Макс. диаметр нарезаемой резьбы М16 Конус шпинделя МТ4, R8, ISO30 Диапазон вращения вертикального шпинделя: 8 ступеней 115 - 1750 об/мин Ход шпинделя 120 мм Расстояние от шпинделя до поверхности стола 70-420 мм Размер рабочего стола 800х240 мм Ход рабочего стола (продольный-поперечный) 400х230x350 мм Т-образные пазы: 5 14 мм Диапазон поворота вертикального шпинделя 45° влево / 45° вправо Привод вертикального шпинделя зубчатый Мощность главного электродвигателя вертикальный 0,85/1,5 кВт Автоматическое перемещение стола электроприводом стандартная комплектация Устройство цифровой индикации (УЦИ) по осям Х/Y/Z дополнительная комплектация Система подачи СОЖ стандартная комплектация Размер 1140х1220х2220 мм Вес нетто/брутто 630/800 кг Описание
Вертикально-фрезерный cтанок Stalex ZX7550C используется в серийном и мелкосерийном производстве, точность обрабатываемых изделий позволяет работать станку так же и на опытных производствах и в ряду технологических нужд производства.
Stalex ZX7550C предназначен для работы с вертикальным шпинделем, станок предназначен для фрезерования плоских поверхностей и фасонного вертикального фрезерования (вертикальный шпиндель), сверления глухих и сквозных отверстий, рассверливания, зенкерования, развертывания. В качестве привода главного движения используют асинхронные электродвигатели, передача вращения от двигателя к шпинделю происходит при помощи редуктора с зубчатым приводом.
На станке размещена система подачи СОЖ в зону резания с внутренней циркуляции и фильтрации жидкости.
Движение рабочего стола осуществляется по трём плоскостям. Массивный рабочий стол имеет Т-образные пазы для установки и закрепления заготовок и дополнительного оборудования. Станок Stalex ZX7550C укомплектован станочными поворотными тисками для фрезерных и сверлильных операций. На станке установлено автоматическое перемещение стола при помощи электропривода.
Так же, возможно поставить в дополнительной комплектации станка – устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z для точного позиционирования инструмента (SDS6-3V) и обработки изделий.
Оснастка в стандартной комплектации:
- Цанговый патрон с набором цанг (8шт, 4-16мм)
- Сверлильный патрон 1-16/В18 с оправкой для сверлильных патронов с укороченным конусом Морзе
- Патрон для растачивания отверстия
- Патрон для крепления инструментаКомплектация
• Массивная чугунная конструкция
• Основные узлы станка изготовлены из высокопрочного чугуна или стали
• Вертикальный шпиндель
• Перемещение стола в трёх плоскостях
• Автоматическое перемещение стола по оси Х при помощи электропривода
• Система подачи СОЖ
• Подсветка рабочей зоны станка
• Комплектуется поворотными тисками и оснасткой
• Возможность поворота вертикального шпинделя в обе стороны на 45º
• Устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z (SDS6-3V) - опция -
