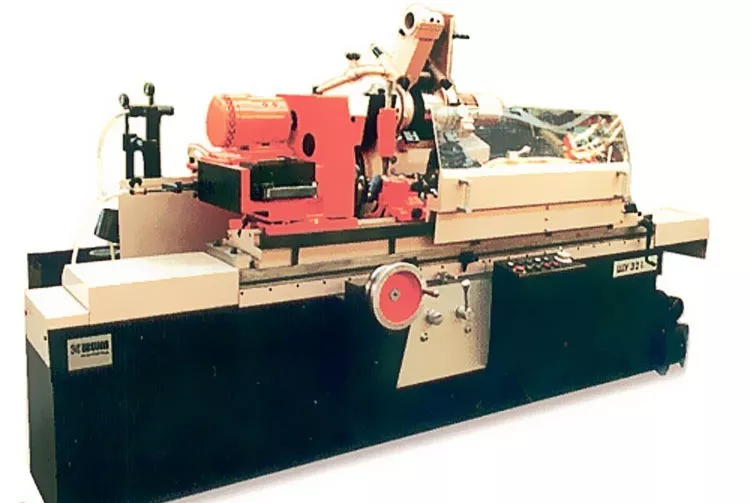

Станок круглошлифовальный SHU-321 (ШУ-321)

Характеристика	Ед. изм.	SHU321
Высота центров	мм	165
Диаметр обработки
Наружное шлифование	мм	8 ... 320
Внутреннее шлифование	мм	30 ... 250
Длина обработки
При наружном шлифовании (в центрах)	мм	710
при внутреннем шлифовании (в патроне)	мм	135
Максимальный угол поворота
По часовой стрелке (в центрах)	deg	3o
против часовой стрелки	deg	11o
Размеры шлифовального круга	мм	400х203х50
Угол поворота шлифовального суппорта	deg	+/- 90o
Обороты шлифовального суппорта	мин-1	1700
МЕХАНИЗМ ПОДАЧИ СТОЛА
Продольная подача
наибольшее продольное перемещение стола	мм	760
наименьший ход стола между двумя ограничителями	мм	8
диапазон продольных подач	мм/мин	0.1 ... 8
Поперечная подача
наибольшее поперечное перемещение стола	мм	235
дискретность поперечной подачи	мм	0.0025
диапазон поперечных подач	мм/мин	75 ... 4000
ПЕРЕДНЯЯ БАБКА с шлифовальным кругом для внутреннего шлифования
Угол поворота по часовой стрелке	deg	30o
Угол поворота против часовой стрелки	deg	90o
Диапазон изменения оборотов шлифовального круга	мин-1	30 - 400
Размеры шлифовального круга	мм	30х16х10
ЗАДНЯЯ БАБКА
Конус задней бабки	Morse	4
Ход пиноли	мм	35
МОЩНОСТЬ
Мощность главного двигателя	кВт	5.5
Мощность двигателя гидропривода	кВт	1.5
Мощность двигателя привода передней бабки	кВт	0.75
Мощность двигателя системы охлаждения	кВт	0.25
Мощность двигателя системы смазки	кВт	0.25
ГАБАРИТНЫЕ РАЗМЕРЫ
Д х Ш х В	мм	3175х1880х1700
Масса	кг	4500

Описание

Станок круглошлифовальный SHU321 предназначен для шлифовки наружных, торцевых и внутренних поверхностей высокоточных деталей цилиндрической и конусообразной формы посредством шлифования.

При шлифовании наружных поверхностей деталь может быть закреплена в центрах, либо зажата в патроне. При шлифовании внутренних поверхностей зажим детали производится только в патроне.

Шпиндель станка оборудован специальными гидравлическими опорами, что позволяет достигать шероховатости обрабатываемой поверхности 0,4 мкм и допусков отклонения от круглости обрабатываемой поверхности в поперечном сечении в пределах 0,0025 мм, цилиндричности – в пределах 0,01 мм.

Круглошлифовальный станок оснащён гидравлической системой управления подачей, что позволяет проводить циклическую обработку поверхностей с минимальными затратами основного и вспомогательного технологического времени.
Круглошлифовальный станок обладает удобной системой наладки и управления, позволяющей производить переналадку между однотипными деталями, а также между настройками на шлифование наружных и внутренних поверхностей с минимальными временными затратами.

Комплектация

Базовая комплектация для серии SHU-321:

1. Шлифовальный диск
2. Фланец для шлифовального диска
3. Упорный центр – Морзе 4 – 2шт.
4. Центр МК5 – 2 шт.
5. Система охлаждения
6. Защита шлифовального диска
7. Устройство очистки охлаждающей жидкости
8. Рабочее освещение
9. Комплект быстроизнашивающихся запасных частей (на 5000 часов работы)
10. Комплект слесарно-монтажного инструмента
11. Руководство по эксплуатации на русском языке
12. Упаковка - деревянный поддон накрытыт полиэтиленом.

Дополнительное оборудование на круглошлифовальные станки ШУ Цена, ЕВРО с НДС

• Стойка для балансирования шлифовального диска 380
• Оправка для балансирования шлифовального диска 170
• Внутренний шлифовальный шпиндель – комплект 7 650
• Люнет открытый 680
• Люнет закрытый 890
• Комплект поводков 200
• Трехкулачковый универсальный патрон ф 200 мм с фланцем 600
• Фланец для патрона 50
• Заточное устройство для внешнего шлифования 600
• Заточное устройство для внутреннего шлифования 900
• Цанговое устройство с цангами Ø 4, Ø 5, Ø 6, Ø 8, Ø 10, Ø 12, Ø 16 и Ø 20 мм 1 980
• Синусное устройство передней бабки 650
• Алмазный карандаш 260
• Агрегат для очистки охлаждающей жидкости циклонном (центробежном принципом) 3 910
• Агрегат для очистки охлаждающей жидкости гравитационного (методом отстаивания) принципа с дополнительной очисткой постоянными магнитами 2 800
• Агрегат для очистки охлаждающей жидкости на электромагнитном принципе 3 050
• Цифровая индикация по поперечной оси точность 0,005 (Дисплей + измерительная линейка) 940
