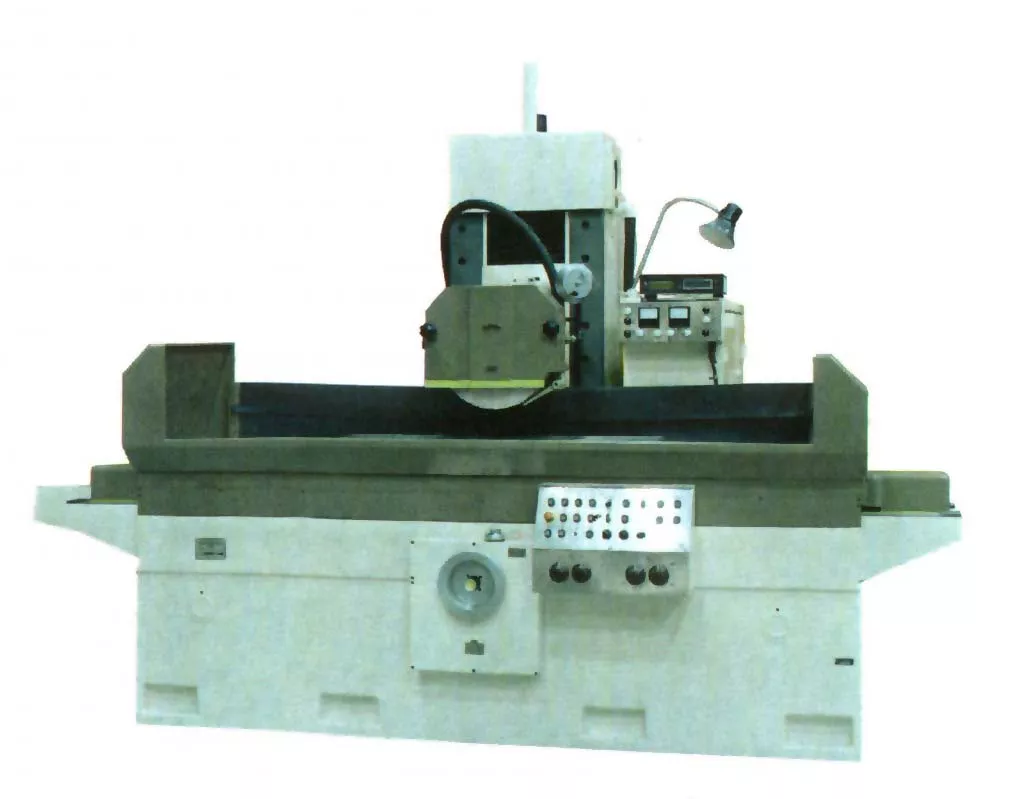

Плоскошлифовальный станок 3Л722В-12
- Описание
- Отзывы
- Задать вопрос
-
Наименование параметров шлифовальный станок 3Л722В (А)-70 Параметры обрабатываемой заготовки Наибольшие размеры заготовки, устанавливаемой: - на столе (ДхШхВ), мм 800х400х400 - на электромагнитной плите 800х400х280 Наибольшая масса заготовки, устанавливаемой на столе, кг 500 Технические параметры станка шлифовального Размеры рабочей поверхности стола (ДхШхВ), мм 800х400 Частота вращения шпинделя и шлифовального круга, об/мин 1460 Пределы поперечной подачи стойки на ход стола, мм (допуск на предельные значения поперечной стойки на ход стола +_ 10%) 1-60 Поперечное перемещение стойки, мм 430 Вкртикальное перемещение шлифовальной бабки, мм 415 Величина автоматической вертикальной подачи шлифовальной бабки, мм 1; 2; 4; 8; 12; 16; 24; 48 Ручная вертикальная подача шлифовальной бабки: - на одно деление лимба, мм 0,002 - на одир оборот лимба, мм 0,2 Продольное перемещение стола, мм 510 Пределы скоростей перемещения стола, мм 2-35 Скорость поперечного перемещения стойки: - при ускоренном перемещении, м/мин 1,2 - в режиме правки, м/мин 0,150 Ускоренное вертикальное перемещение шлифовальной бабки, мм/мин 200 Мощность привода главного движения шлифовальной бабки, кВт 11 (7,5 специальное исполнение станка по техническому заданию Заказчика) Суммареая мощность установленных на станке электродвигателей, кВт 20 (15 специальное исполнение станка по техническому заданию Заказчика) Параметры инструмента станка Шлифовальный круг ПП по ГОСТ Р 52781-2007 (ДхВхд) 450х100х203 Габариты и масса шлифовального станка мод. 3Л722В-70 Габаритные размеры с приставным оборудованием (ДхШхВ), мм 3460х2630х2665 Масса шлифовального станка с приставным оборудованием, кг 6550 Точностные паракметры образца изделия Точность обработки: - плоскостность, мкм 5 (3) - параллельность, мкм 6 (4) - шероховатость поверхности, обработанной переферией круга, мкм 0,32 (0,16) Описание
Станки плоскошлифовальные с прямоугольным столом и горизонтальным шпинделем модели 3Л722А и 3Л722В, класс точности «А» и «В» по ГОСТу 8-82 предназначены для обработки поверхностей деталей периферией или торцом шлифовального круга, различных фасонных поверхностей заготовок профилированным кругом.
Компоновка станка в сочетании с конструкцией шпинделя обеспечивает высокую жесткость шлифовальной бабки и исключает влияние массы перемещающихся узлов на точность и качество обработки.
Устройство цифровой индикации для визуального контроля величины перемещения шлифовальной бабки и система дистанционного управления позволяют повысить производительность станка и удобство обслуживания.
Для вертикального и поперечного перемещения рабочих органов используются шарико-винтовые пары (ШВП).
Шпиндель на высокоточных подшипниках качения
Электрооборудование комплектуеться изделиями мировых производителей OMRON,TOSHIBA, MOELLER
Вынесенный гидропривод с системой стабилизации температуры масла и централизованная система смазки уменьшают тепловые деформации, увеличивают долговременность станка и позволяют сохранить точность станка при длительной работе
Система смазки направляющих - автоматизирована.
Направляющие стола перемещения стойки с покрытием Ф-4КО (фторопласт-4), при использовании ленты Ф-4КО значительно (до 10 раз) снижается усилие трения скольжения при работе, что позволяет иметь малые скорости перемещения стола и малые величины дискретного перемещения стойки, направляющие с покрытием лентой Ф-4КО служат без восстановительного ремонта при правильной эксплуатации не менее 10 лет.
Стандартный комплект поставки плоскошлифовальных станков 3Л722В(А)-70 :
• Комплект электрооборудования,
• агрегат охлаждения СОЖ,
• сепаратор магнитный очистки СОЖ,
• комплектный гидропривод,
• установка смазки,
• плита электромагнитная мелкополюсная,
• блок размагничивания плиты,
• обслуживающий инструмент,
• оправка для балансировки шлифовального круга,
• устройство для правки шлифовального круга от стола,
• комплект манжет к гидроцилиндру,
• однокоординатное УЦИ (устройство цифровой индикации),
• фланец шлифовального круга,
• руководство по эксплуатации. -
