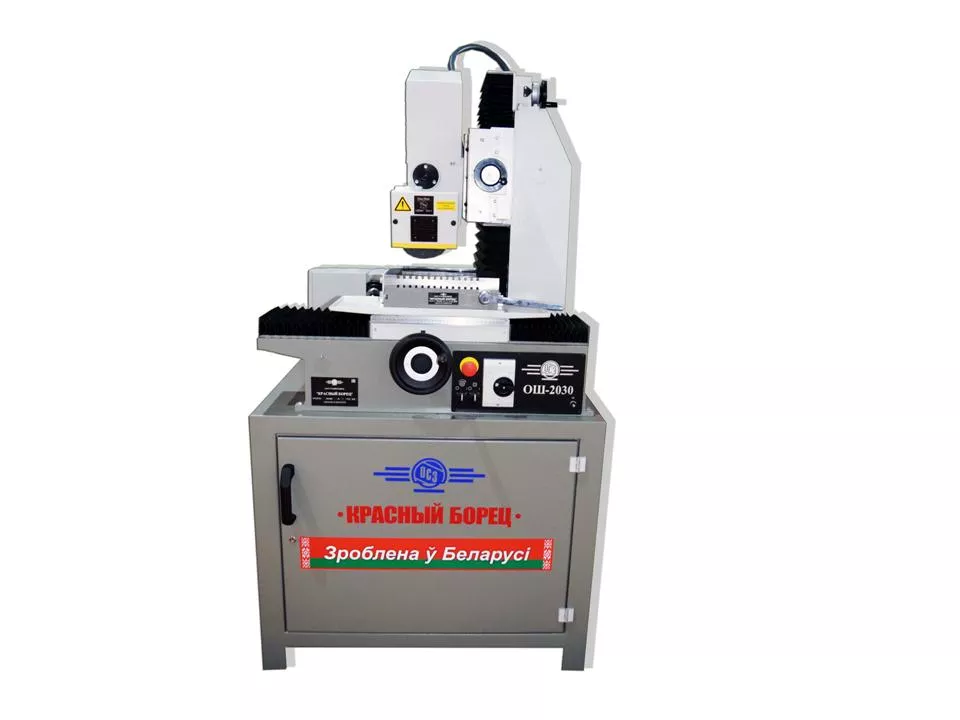

СТАНОК ПЛОСКОШЛИФОВАЛЬНЫЙ С РУЧНЫМ УПРАВЛЕНИЕМ МОДЕЛИ ОШ-2030
2 124 000 руб.
-
+
- Описание
- Отзывы
- Задать вопрос
-
- Класс точности станка по ГОСТ 8-82В
- Ширина зеркала стола200 ММ
- Длина зеркала стола300 ММ
- Размер образца изделия300 Х 200 Х 80 ММ
- Плоскостность4 МКМ
- Параллельность5 МКМ
- Шероховатость поверхности обработанной периферией круга, Ra0,16 RA
- Рабочие подачи столаРУЧНОЕ УПРАВЛЕНИЕ
- Рабочие подачи шлифовальной головкиРУЧНОЕ УПРАВЛЕНИЕ
- Рабочие подачи суппортаРУЧНОЕ УПРАВЛЕНИЕ
- Наибольшие перемещения суппорта220 ММ
- Наибольшие перемещения стола310 ММ
- Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой)50 КГ
- Наибольшая высота устанавливаемой заготовки на зеркале стола235 ММ
- Наибольшее расстояние от зеркала стола до оси шпинделя300 ММ
- Диаметр шлифовального круга150 ММ
- Высота шлифовального круга20 ММ
- Посадочный диаметр шлифовального круга32 ММ
- Мощность главного привода1,1 КВТ
- Конец шлифовального шпинделя по ГОСТ 2424-83, диаметр25 ММ
- Размеры Т-образного паза по ГОСТ 1574-9110 ММ
- Частота вращения шлифовального шпинделя4360 ОБ/МИН
- Габаритные размеры с тумбой (длина х ширина х высота)950 Х 790 Х 1710 ММ
- Масса с тумбой и приспособлениями533 КГ
- Габаритные размеры (длина х ширина х высота)910 Х 790 Х 920 ММ
- Масса440 КГ
Станок имеет ручное управление по трём осям посредством маховиков (продольное - Х, поперечное- Z и вертикальное - Y).
Основанием станка является литая станина, на верхней плоскости которой установлены замкнутые линейные направляющие, по которым в продольном направлении перемещается стол. Перемещение стола осуществляется посредством реечного зацепления при помощи маховика вручную.
На задней плоскости станины монтируется колонна, по замкнутым линейным направляющим которой, в вертикальном направлении, перемещается каретка. Перемещение каретки осуществляется посредством червячного редуктора при помощи маховика вручную.
По замкнутым линейным направляющим каретки в поперченном направлении перемещается шлифовальная головка. Перемещение шлифовальной головки осуществляется посредством винтовой пары при помощи маховика вручную.
Шлифовальная головка состоит из плиты, закрепленной на каретках замкнутых линейных направляющих каретки, и корпуса со шпинделем шлифовального круга, закрепленного на плите. Корпус со шпинделем имеет возможность поворота на угол +450…- 150 при помощи червяного зацепления, что позволяет производить обработку пазов, фасок и уступов под углом. На переднем конце шпинделя устанавливаются фланцы со шлифовальным кругом.
Шлифовальный круг защищён кожухом. Вращение шлифовального круга осуществляется асинхронным электродвигателем через поликлиновую ременную передачу. Частота вращения шпинделя постоянная.
Правка шлифовального круга производится алмазом в оправе устройства правки, устанавливаемого на столе.
КИНЕМАТИЧЕСКАЯ СХЕМА СТАНКА:
- вращение шлифовального круга;
- продольное премещение стола;
- вертикальное перемещение каретки;
- поперечное перемещение шлифовальной головки;
- поворот шлифовальной головки на угол +450…- 150;
- вращение заготовки при круглом шлифовании.
Комплект поставки:
- станок в сборе;
- комплект эксплуатационно-технической документации;
- комплект запасных частей и принадлежностей:
-ключ И90-2 7812-0342 (А=42) - 1шт;
- оправка для статической балансировки шлифовального круга – 1шт;
- ключи ГОСТ 11737-93: 7812-0375 (S=6) – 1шт.; 7812-0376 (S=8) – 1 шт. - Класс точности станка по ГОСТ 8-82В
-
