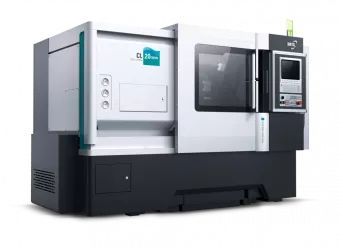

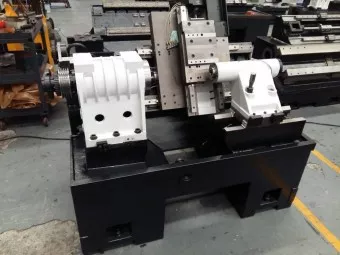

DMTG CL20A Токарный станок с наклонной станиной

НАЗНАЧЕНИЕ:

Токарные станки с ЧПУ серии CL предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование. Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Высокие показатели по точности и повторяемости.
• На станке установлен высокоскоростной шпиндель (5000 об / мин), который позволяет обрабатывать различные материалы и добиваться высокого качества.
• Направляющие качения обеспечивают высокоскоростное перемещение и более высокую точность позиционирования, позволяют добиться низкого коэффициента трения.
• При изготовлении станка используются комплектующие мировых лидеров: подшипники NSK (Япония), гидравлика и патроны AutoStrong (Тайвань), направляющие HIWIN или THK (Япония).
• Промышленная система ЧПУ Fanuc (Япония) самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.
• Высокий уровень автоматизации производства. Автоматическая загрузка и выгрузка деталей, возможна полная роботизация.

Особенности токарного станка с ЧПУ DMTG CL20

1. Высокоскоростной многофункциональный токарный станок с ЧПУ для прецизионной обработки мелких деталей ступенчатой или криволинейной формы в условиях серийного производства.
2. Предназначен для обработки заготовок из стали, цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе.
3. Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.
4. Инновационная система ЧПУ Fanuc 0i-mate TD (опция: Fanuc 0i TD / Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
5. Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
6. Сервопривод шпинделя Fanuc Alfa il12/7000, сервоприводы по оси X Fanuc Alfa iS 8/4000, по оси Z Fanuc Alfa iS 12/4000.
7. Высокоскоростной прецизионный шпиндель 4 500 об/мин установлен на прецизионные подшипники NSK (Япония).
8. Циркуляционная система смазки шпиндельной бабки.
9. Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
10. Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
11. Жесткая вибростойкая станина с углом наклона 45° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна.
12. Высокоскоростные линейные направляющие качения NSK (Япония) с максимальной скоростью перемещений 18 м/мин.
13. Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
14. Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
15. Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 200 / 250 мм Auto Strong (Тайвань).
16. Высокоскоростной гидравлический сменщик инструмента револьверного типа на 8 инструментов (опция: 12 инструментов) со временем смены инструмента 0,5 с.
17. Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
18. Гидравлическая задняя бабка.
19. Система подачи СОЖ с баком емкостью 200 литров.
20. Автоматическая импульсная система смазки направляющих и ходовых винтов.
21. Высокопроизводительный ленточный конвейер для удаления стружки. Может быть смонтирован сбоку или сзади станка.
22. Полностью закрытая рабочая зона с защитными устройствами.
23. Передняя раздвижная дверца с большим прозрачным окном из бронированного стекла.
24. Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
25. Ножная педаль зажима / разжима токарного патрона.

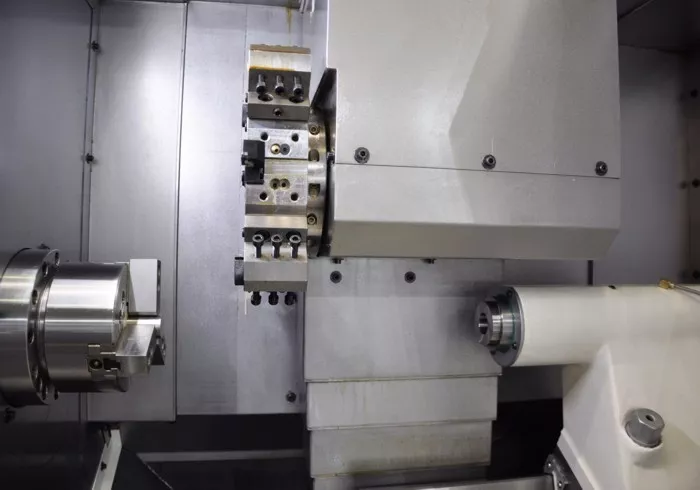

Рабочая зона

Высокопроизводительная, жесткая и вибростойкая компактная конструкция

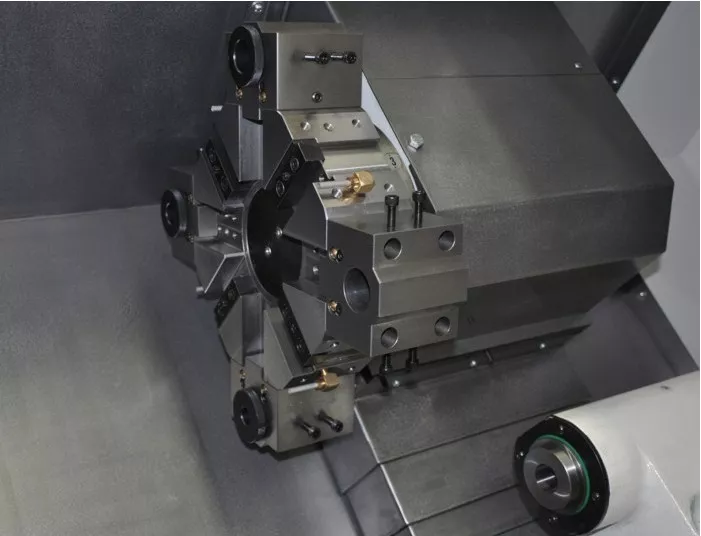

Сменщик инструмента

Револьверного типа, 8 инструментов, время смены инструмента 0,5 / 1,4 с

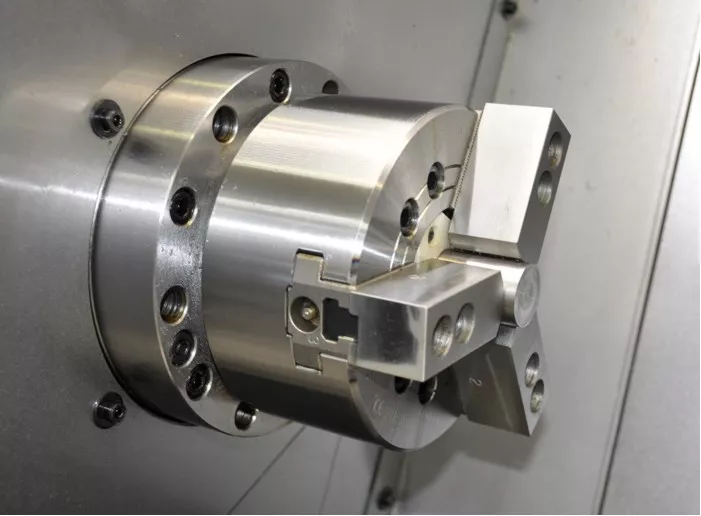

Гидравлический патрон

Гидравлический токарный патрон Auto Strong N-206 Ø150 мм (Тайвань)

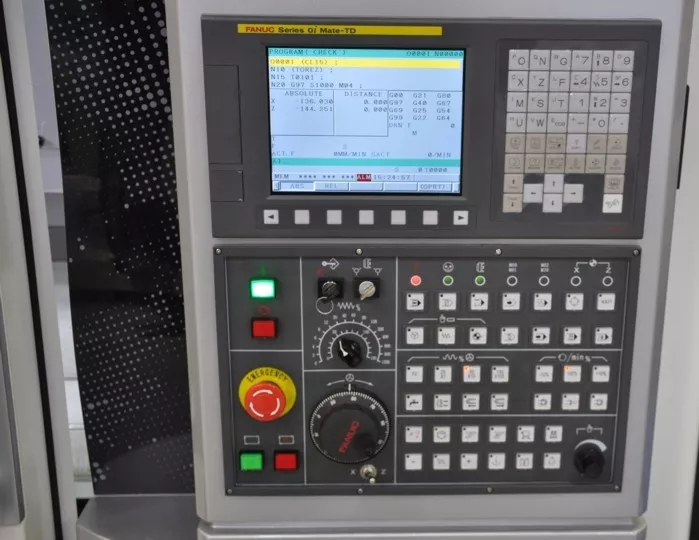

Система управления

Инновационная система ЧПУ Fanuc 0i-mate TD

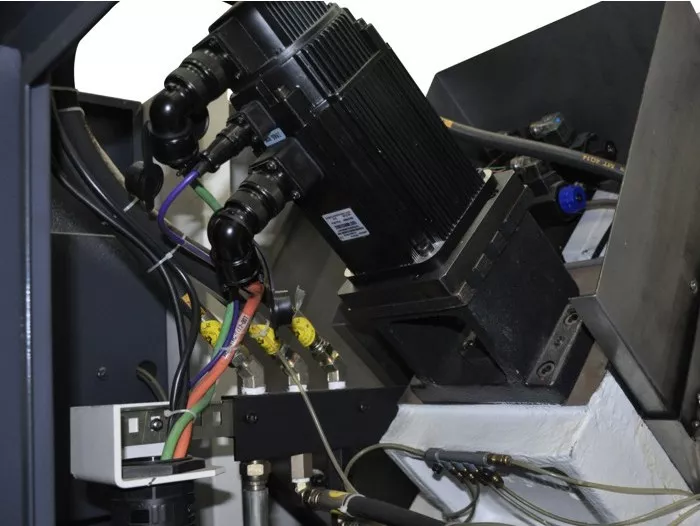

Привод оси Х

Сервопривод Fanuc Alfa iS 8/4000, наклон станины 60°

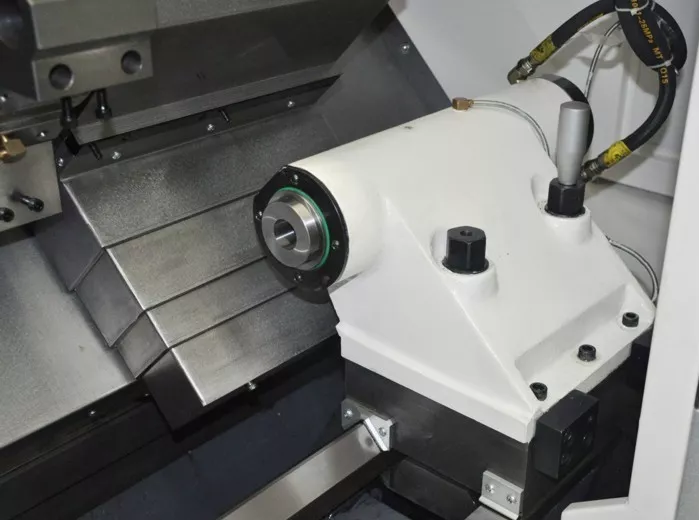

Задняя бабка

Гидравлическая, ход 230 мм, ход пиноли 130 мм

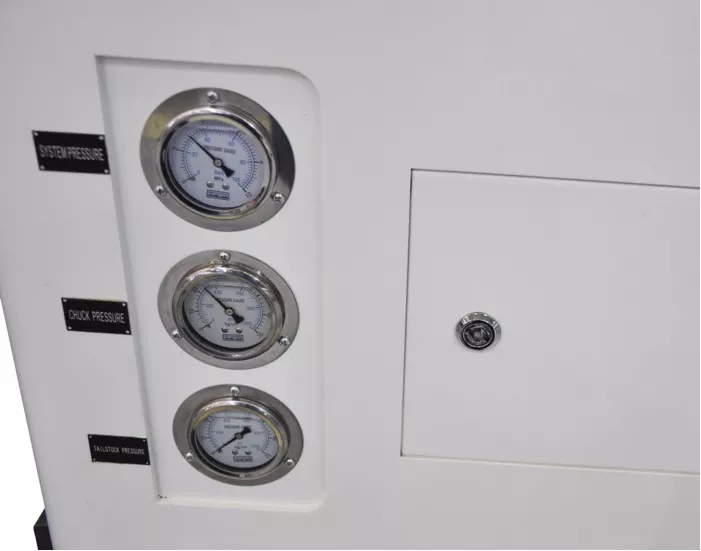

Манометры гидросистемы

Раздельное регулирование давления системы,
токарного патрона и задней бабки

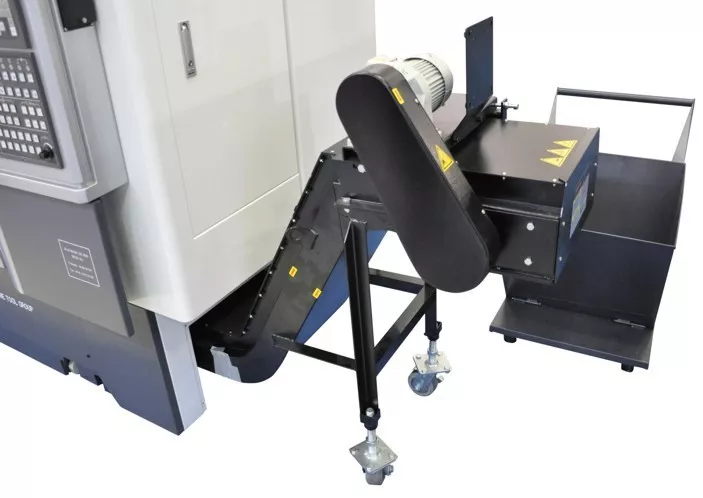

Транспортер для стружки

Ленточный, может быть смонтирован сбоку или сзади станка

СТАНДАРТНАЯ КОМПЛЕТАЦИЯ:

• Система ЧПУ FANUC (Япония)
• Гидравлическая револьверная головка на 8 позиций
• Гидравлическая пиноль задней бабки
• Бесступенчатое регулирование скорости вращения шпинделя
• Гидравлический 3-х кулачковый патрон
• Педаль зажима/разжима патрона
• Транспортер для удаления стружки
• Кабинетная защита зоны резания
• Освещение рабочей зоны
• Система подачи СОЖ
• Теплообменник электрошкафа
• Автоматическая система смазки
• Инструмент для обслуживания станка
• Документация на русском языке
