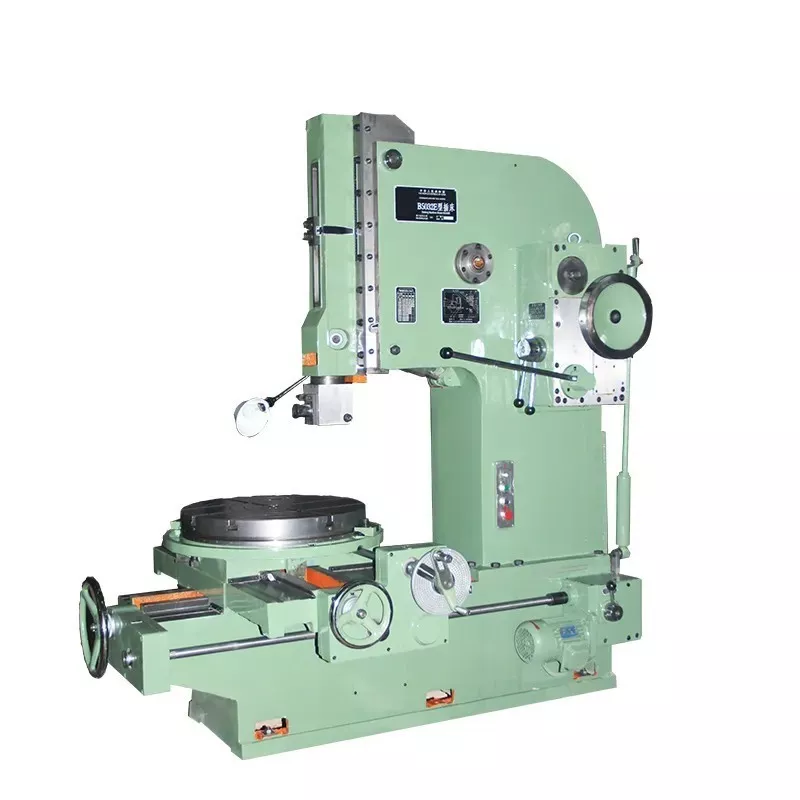

B5032E Высокоточный вертикальный долбежный станок

Параметр	Значение
Модель	B5032E
Макс. Просечки пазов и длина, мм	320
Ram возвратно-поступательные номера в минуту, нет./мин	20,32,50,80
Наклона оперативной памяти	0-8°
Диаметр рабочего стола, мм	630
Вертикальная регулировка расстояния ОЗУ, мм	315
Расстояние от опорной поверхности башни до передней колонны, мм	600
Расстояние от рабочего стола до нижней стороны каретки, мм	455
Макс. Вертикальное перемещение расстояния рабочего стола, мм	560
Макс. Горизонтальное перемещение расстояния рабочего стола, мм	535
Максимальный угол поворота рабочего стола	360°
Рабочий передвижной диапазон подачи в продольном и поперечном направлениях, мм	0,054-1,24
Рабочий стол качели корма в диапазоне	0,035-0,805°
Максимальный размер установки резака, мм	25x40
Максимальная сила резания, КН	8
Максимальный подшипник рабочего стола, кг	500
Ширина t-слота в центре рабочего стола, мм	18H8
Мощность главного двигателя, КВт	3
Главный двигатель скорости, м/мин	960
Быстрый мощность двигателя, КВт	0,75
Быстрая скорость двигателя, м/мин	1390
Вес нетто, кг	2500
Габаритные размеры машины, мм	1930x1365x2270

Машина используется для прорезывания плоской поверхности, формованной поверхности и пазов для ключей различных деталей. Подходит для производства одной или небольшой партии. Запуск и остановка машины контролируются многопластичной муфтой. И возвратно-поступательное движение ОЗУ достигается с помощью рычага рукоятки колокольчика. Рабочий стол имеет продольное, поперечное и поворотное автоматическое устройство подачи и предохранительное устройство. И есть устройство быстрого перемещения в продольном и поперечном направлениях вращения рабочего стола. Кроме того, вращение рабочего стола имеет устройство индексации для выбора необходимого номера индексации в соответствии со справочными таблицами.
