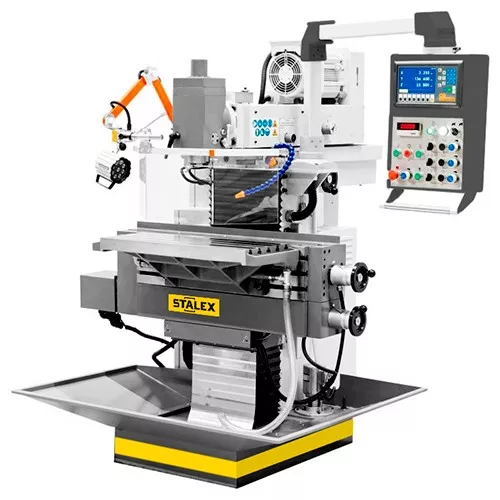

Stalex WFM 750 Servo универсально-фрезерный станок
- Описание
- Отзывы
- Задать вопрос
-
STALEX WFM 750 Servo
Конус шпинделя вертикального ISO 40 DIN2080
Частота вращения шпинделя(Гор/верт) плавно(2) 40 – 260/260-2000 об/мин
Ход пиноли шпинделя 65 мм
Диапазон наклона головки, влево/вправо ±90°
Расстояние от оси горизонтального шпинделя до стола 120-530 мм
Расстояние от оси вертикального шпинделя до стола 45-445 мм
Конус шпинделя горизонтального ISO 40 DIN2080
Размер горизонтального рабочего стола 750x320 мм
Размер вертикального рабочего стола 890x225 мм
Перемещение стола по оси Х 405 мм
Перемещение стола по оси Z 405 мм
Перемещение стола по оси Y 315 мм Скорость подачи стола по оси Х x Y x Z 10-1000 мм/мин
Ускоренное перемещение стола 1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 5 14/63 мм
Т-образные пазы вертикального стола (ширина/расстояние), 3 14/63 мм
Максимальная нагрузка на стол 200 кг
Напряжение сети 380 В
Мощность мотора подач 1,5 кВт
Мощность главного двигателя 3,7 кВт
Мощность насоса помпы 0,4 кВт
Габаритные размеры (ДхШхВ) 1560х1780х1930 мм
Масса 1450 кг
Описание
Универсально-фрезерный станок WFM 750 Servoпредназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
Особенности:
Высокая жесткость конструкции станка
Удобное расположение органов управления станка с одной стороны
Вертикальный и горизонтальный шпиндели
Наклон вертикальной головки влево/вправо
Автоматическая подача и ускоренное перемещение стола по 3м координатам(сервомоторы)ШВП
УЦИ по осям X, Y, Z (Sino)
Встроенное устройство подвода СОЖ и поддон для сбора стружки
Лампа местного освещения
Управляемое перемещение фрезерного стола по 3-м координатам
Централизованная система смазки фрезерного стола
Электрокомпоненты Schneider electric
Изготовлен по стандарту СЕ
Комплектация
- Пульт управления нового образца с УЦИ
- Зажимная тяга М16
- ШВП по 3-м осям
- Переходник ISO40/MT3
- Переходник ISO40/MT2
- Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм)
- Опора для горизонтального фрезерования
- Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/Ø27 мм; ISO 40/Ø 32 мм
- Система подвода СОЖ
- Сертификат точности
- Поддон для сбора стружки
- Инструкция по эксплуатации
- Лампа LED местного освещения
-
