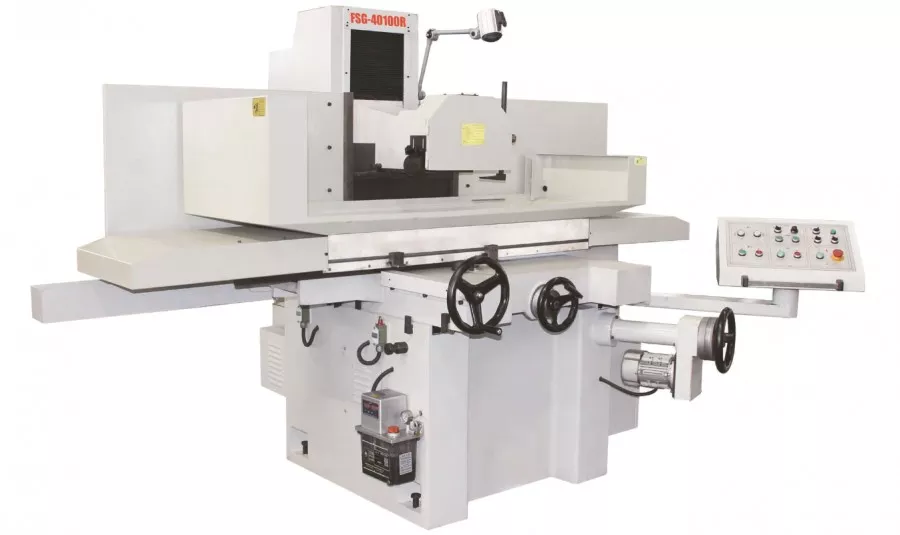

Плоскошлифовальный станок SG40100AD (FSG40100A)

Параметр	Значение
Размер стола, мм	406×1020
Размер электромагнитной плиты, мм	400×1000
Перемещение стола X,Y, мм	1130×450
Расстояние ось шпинделя/стол, мм	580
Максимальный вес заготовки, кг	600
Скорость продольного перемещения стола, м/мин	5-25
Поперечное перемещение стола: автоподача, мм/мин	0,1-8
Поперечное перемещение стола: ускоренная подача, мм/мин	990
Поперечное перемещение стола: маховичком, мм/дел	0,02
Перемещения шлифовальной бабки: автоподача, мм	0.005-0.5
Перемещения шлифовальной бабки: ускоренная подача, мм	480
Подача шлифовальной бабки: маховичком, мм/дел	0,005
Обороты шпинделя шлифовальной бабки, об/мин	1450
Размер шлифовального круга, мм	350×40×127
Мощность привода шпинделя, кВт	4
Размер станка в упаковке, мм	2950×2270×2210
Габаритные размеры станка, мм	4400×2400×1900
Вес, кг	3400

Описание

Шлифовальные станки предназначены для чистовой и финишной обработки абразивным или алмазным кругами плоских поверхностей деталей различных размеров, позволяют работать с деталями, закрепленными на зеркале стола, магнитной плите или в приспособлении. Высококачественные компоненты электросистемы, двoйнaя V-oбpaзнaя нaпpaвляющaя, шлифoвaльный шпиндeль ycтaнoвлeн на выcoкoтoчных, paдиaльнo-yпopных пoдшипникaх c пpeдвapитeльным нaтяжeниeм все направляющие покрыты турцитом и имеют принудительную смазку. Станки этой серии имеют высокую жесткость, точность и плавность хода. Продольные, поперечные перемещения автоматические. Перемещение по оси Z осуществляет ПЛК посредством сервопривода.

Стандартная комплектация

• Бак, Система подачи СОЖ
• Магнитная зажимная плита
• Фланец шлифовального круга
• Балансировочный вал
• Шлифовальный круг
• Сервисный инструмент
• Стенд для правки диска
• Инструмент для правки
• Руководство по эксплуатации
• Освещение рабочей зоны
• Выносной пульт управления с маховичком

Дополнительная комплектация

• Балансировочный стенд
• Магнитный сепаратор
• Бумажный фильтр
• Защита бака СОЖ
• Пылеуловитель
• Устройство для правки параллельности
• 2-х осевой цифровой индикатор
• Микроподача по Z - 0,001мм

Преимущества станка

Преимуществами шлифовальных станков серии SGH является:

• Удобная и эргономичная панель управления
• Безопасное и надежное электрическое управление, система защиты от блокировки, спроектированная в соответствии с требованиями к напряжению в сети в евросоюзе
• Гидравлическая система с воздушным охлаждением, обеспечивает достаточную мощность для точного шлифования, при небольшом росте температуры
• Двустенная конструкция колонны обеспечивает высокую жесткость опоры шлифовального шпинделя.
• Защитный кожух двигателя шпинделя и направляющей
• Рабочий стол управляется высококачественным гидравлическим вентилем, обеспечивая плавное перемещение
• Вручную отшлифованные направляющие покрыты турцитом, что дает плавное перемещение и продевает ресурс
• Станок серии A оснащен в стандартной комплектации автоматическим сервомотором подачи и управляется PLC и HMI со встроенной программой
