DMTG CL15 Токарный станок с наклонной станиной
- Описание
- Видео
- Отзывы
- Задать вопрос
-
Модель CL15 CL15i Технические характеристики Электропитание Общая потребляемая мощность 15 кВт 380 В ~50 Гц Мощность двигателя шпинделя 7,5 / 11 кВт Система управления Система ЧПУ Fanuc 0i-mate TD Опциональные системы ЧПУ Siemens 828D / Fanuc 0i TD Станочные данные Максимальный диаметр обработки 400 мм Максимальный диаметр обработки над станиной 200 мм Максимальный диаметр обработки над суппортом 165 мм Межцентровое расстояние 250 / 330 мм 230 / 310 мм Угол наклона станины 60° Шпиндель Число оборотов шпинделя 50 - 5000 об/мин 45 - 4500 об/мин Проходное отверстие шпинделя 46 мм 62 мм Максимальный диаметр обрабатываемого прутка 32 мм 52 мм Токарный патрон 150 мм 200 мм Фланец шпинделя А2-5 А2-6 Диаметр шпинделя в передней опоре 80 мм 100 мм Крутящий момент шпинделя 62 / 84 Нм 72 / 96 Нм Перемещения и подачи Перемещение по оси Х 120 мм Перемещение по оси Z 260 / 340 мм Скорость рабочей подачи по оси Х 5000 мм/мин Скорость рабочей подачи по оси Z 5000 мм/мин Скорость быстрого хода по оси Х 15 000 мм/мин Скорость быстрого хода по оси Z 18 000 мм/мин Диаметр / шаг ШВП по оси Х 22 / 10 мм Диаметр / шаг ШВП по оси Z 30 / 10 мм Точность Повторяемость ± 0,004 мм Позиционирование ± 0,002 мм Сменщик инструмента Тип сменщика инструмента гидравлический Количество инструмента 8 Максимальный размер державки резца 20 х 20 мм Время смены инструмента (соседний / противоположный) 0,5 / 1,4 с Точность позиционирования сменщика инструмента 0,008 мм Задняя бабка Конус пиноли задней бабки МК4 Диаметр пиноли задней бабки 80 мм Ход пиноли задней бабки 130 мм Ход задней бабки 230 / 300 мм Габаритные размеры Емкость бака СОЖ 100 литров Емкость гидростанции 55 литров Габаритные размеры (Д х Ш х В, задний отвод стружки) 2335 x 2660 x 1850 мм Габаритные размеры (Д х Ш х В, боковой отвод стружки) 3635 x 1460 x 1850 мм Масса станка 3300 кг НАЗНАЧЕНИЕ:
Токарные станки с ЧПУ серии CL предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование. Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокие показатели по точности и повторяемости.
- На станке установлен высокоскоростной шпиндель (5000 об / мин), который позволяет обрабатывать различные материалы и добиваться высокого качества.
- Направляющие качения обеспечивают высокоскоростное перемещение и более высокую точность позиционирования, позволяют добиться низкого коэффициента трения.
- При изготовлении станка используются комплектующие мировых лидеров: подшипники NSK (Япония), гидравлика и патроны AutoStrong (Тайвань), направляющие HIWIN или THK (Япония).
- Промышленная система ЧПУ Fanuc (Япония) самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.
- Высокий уровень автоматизации производства. Автоматическая загрузка и выгрузка деталей, возможна полная роботизация.
Особенности токарного станка с ЧПУ DMTG CL15
- Высокоскоростной многофункциональный токарный станок с ЧПУ для прецизионной обработки мелких деталей ступенчатой или криволинейной формы в условиях серийного производства.
- Предназначен для обработки заготовок из стали, цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе.
- Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.
- Инновационная система ЧПУ Fanuc 0i-mate TD (опция: Fanuc 0i TD / Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
- Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
- Сервопривод шпинделя Fanuc Alfa il6/10000, сервоприводы по осям X/Z Fanuc Alfa iS 8/4000.
- Высокоскоростной прецизионный шпиндель 5 000 об/мин установлен на прецизионные подшипники NSK (Япония).
- Циркуляционная система смазки шпиндельной бабки.
- Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
- Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
- Жесткая вибростойкая станина с углом наклона 60° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна.
- Высокоскоростные линейные направляющие качения NSK (Япония) с максимальной скоростью перемещений 18 м/мин.
- Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
- Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
- Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 150 / 200 мм Auto Strong (Тайвань).
- Высокоскоростной гидравлический сменщик инструмента револьверного типа на 8 инструментов со временем смены инструмента 0,5 с.
- Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
- Гидравлическая задняя бабка.
- Система подачи СОЖ с баком емкостью 100 литров.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Высокопроизводительный ленточный конвейер для удаления стружки. Может быть смонтирован сбоку или сзади станка.
- Полностью закрытая рабочая зона с защитными устройствами.
- Передняя раздвижная дверца с большим прозрачным окном из бронированного стекла.
- Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
- Ножная педаль зажима / розжима токарного патрона.

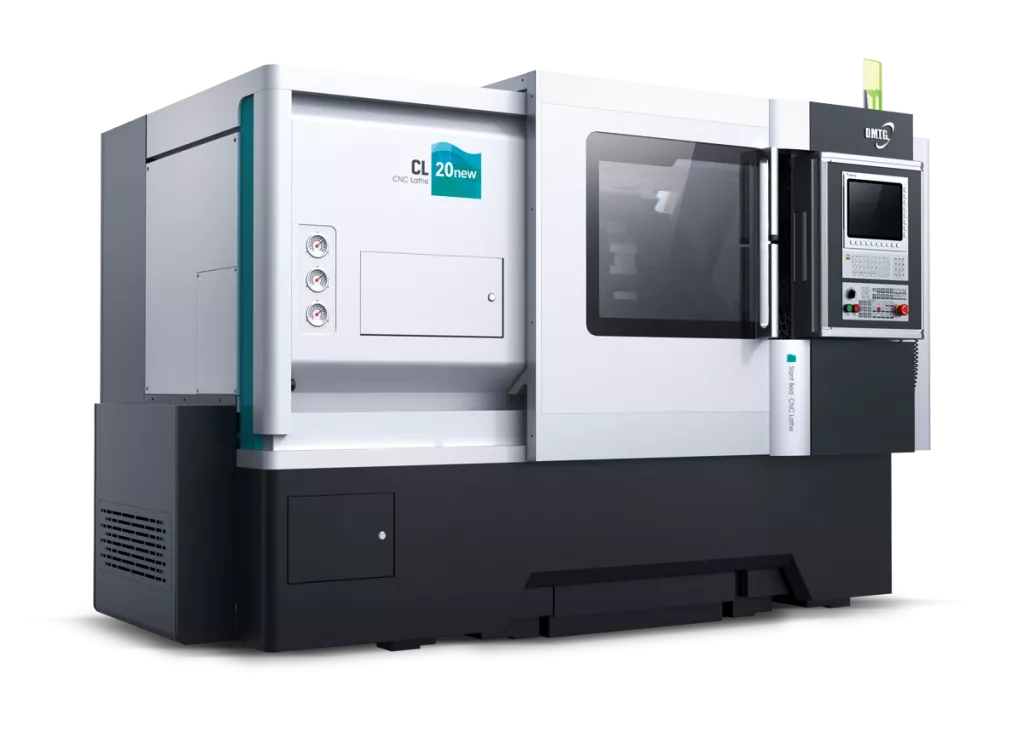

Рабочая зона
Высокопроизводительная, жесткая и вибростойкая компактная конструкция
Сменщик инструмента
Револьверного типа, 8 инструментов, время смены инструмента 0,5 / 1,4 с
Гидравлический патрон
Гидравлический токарный патрон Auto Strong N-206 Ø150 мм (Тайвань)
Система управления
Инновационная система ЧПУ Fanuc 0i-mate TD
Привод оси Х
Сервопривод Fanuc Alfa iS 8/4000, наклон станины 60°

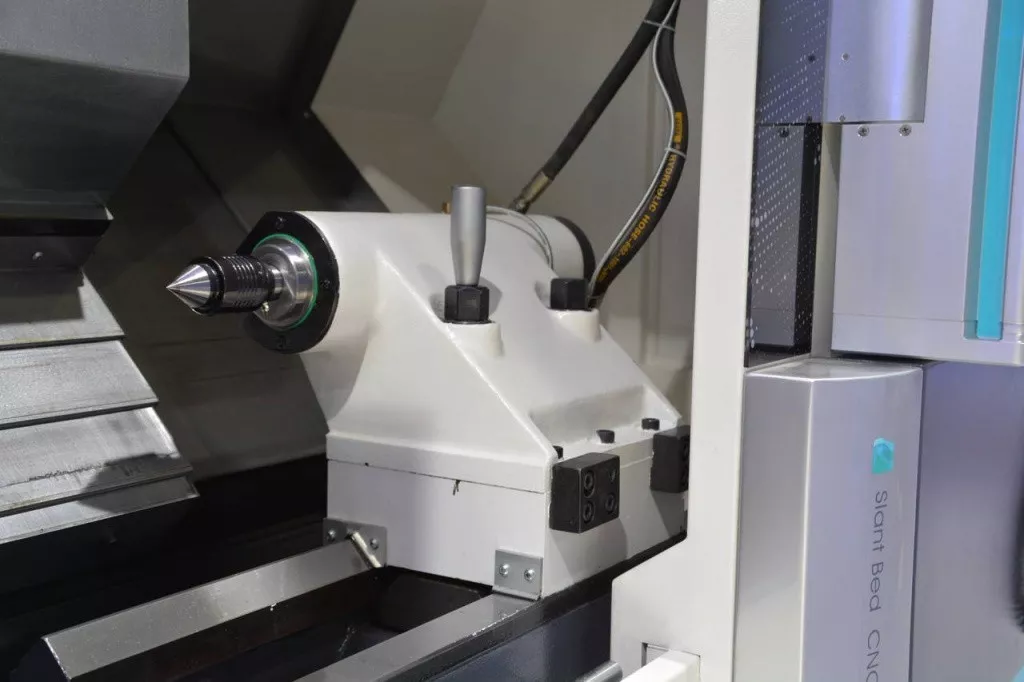

Задняя бабка
Гидравлическая, ход 230 мм, ход пиноли 130 мм
Манометры гидросистемы
Раздельное регулирование давления системы,
токарного патрона и задней бабкиТранспортер для стружки
Ленточный, может быть смонтирован сбоку или сзади станка
СТАНДАРТНАЯ КОМПЛЕТАЦИЯ:
- Система ЧПУ FANUC (Япония)
- Гидравлическая револьверная головка на 8 позиций
- Гидравлическая пиноль задней бабки
- Бесступенчатое регулирование скорости вращения шпинделя
- Гидравлический 3-х кулачковый патрон
- Педаль зажима/разжима патрона
- Транспортер для удаления стружки
- Кабинетная защита зоны резания
- Освещение рабочей зоны
- Система подачи СОЖ
- Теплообменник электрошкафа
- Автоматическая система смазки
- Инструмент для обслуживания станка
- Документация на русском языке
ОПЦИИ:
- Система ЧПУ Fanuc MGi с цветным монитором 10,4”
- Система ЧПУ Siemens
- Программируемая задняя бабка
- Цанговый патрон
- Стабилизатор напряжения
- Система измерения инструмента Renishaw
- Автоподатчик прутка
- Оптические линейки Heidenhain по осям
- Уловитель деталей
- Гидравлический люнет
- Редуктор Barufaldi
- Кондиционер для электрошкафа
- Устройство автоматического отключения станка при открытой двери
- Уловитель масленого тумана
- Режущий инструмент
- Анкерные болты или виброопоры
-
-
