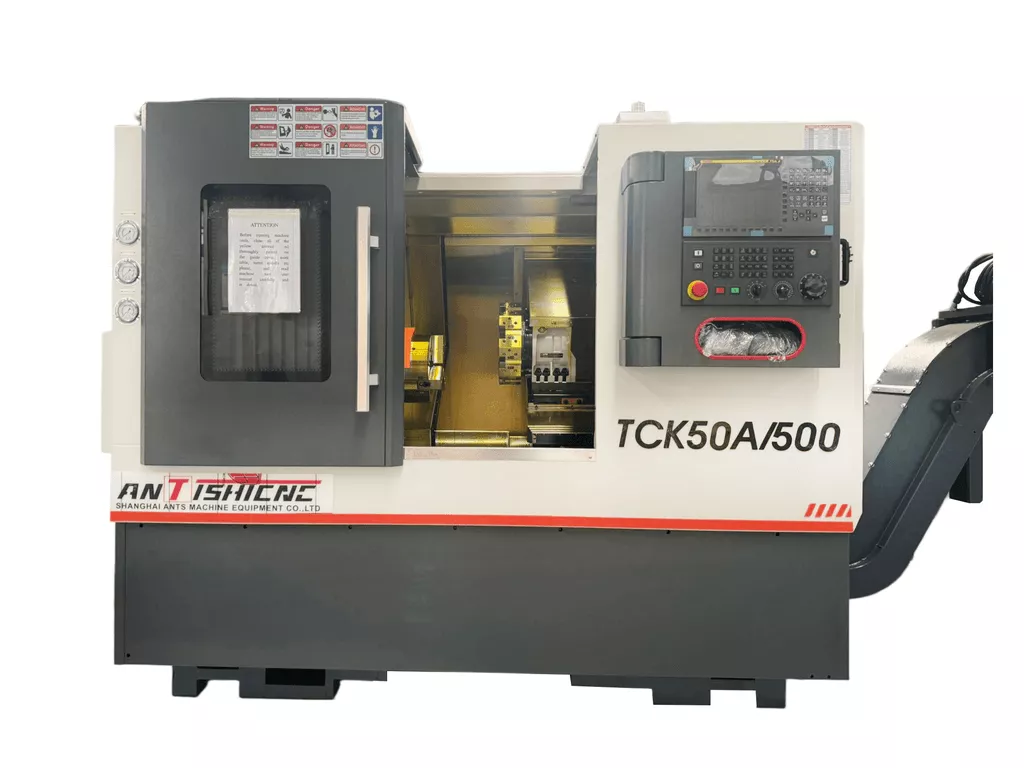

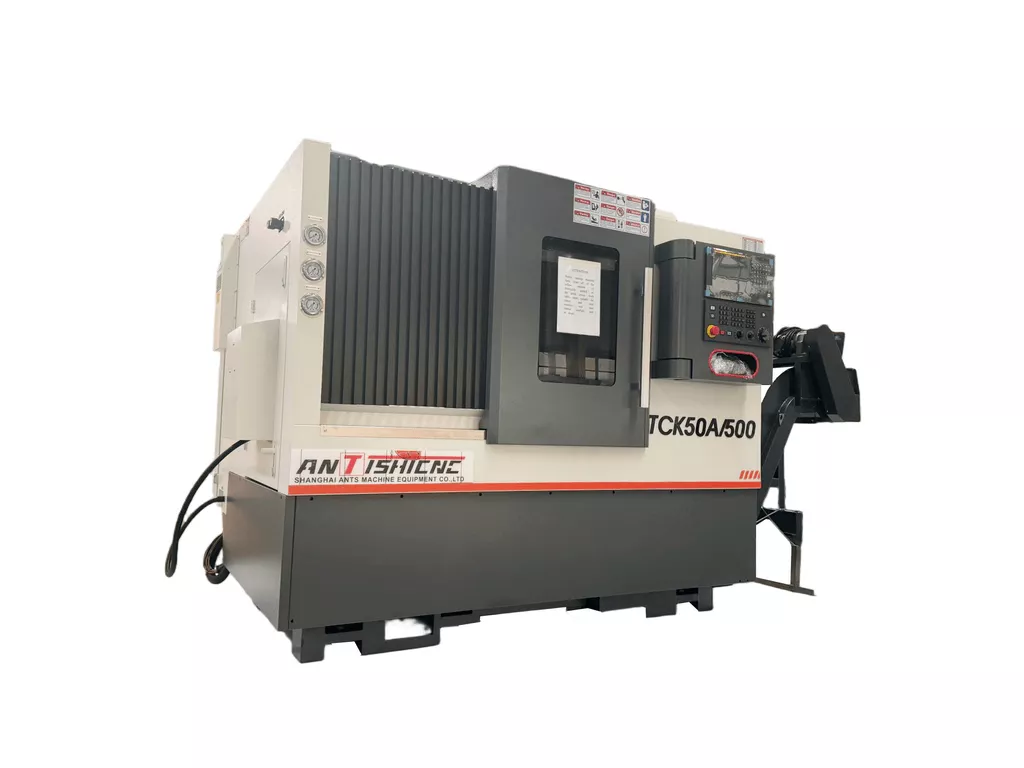

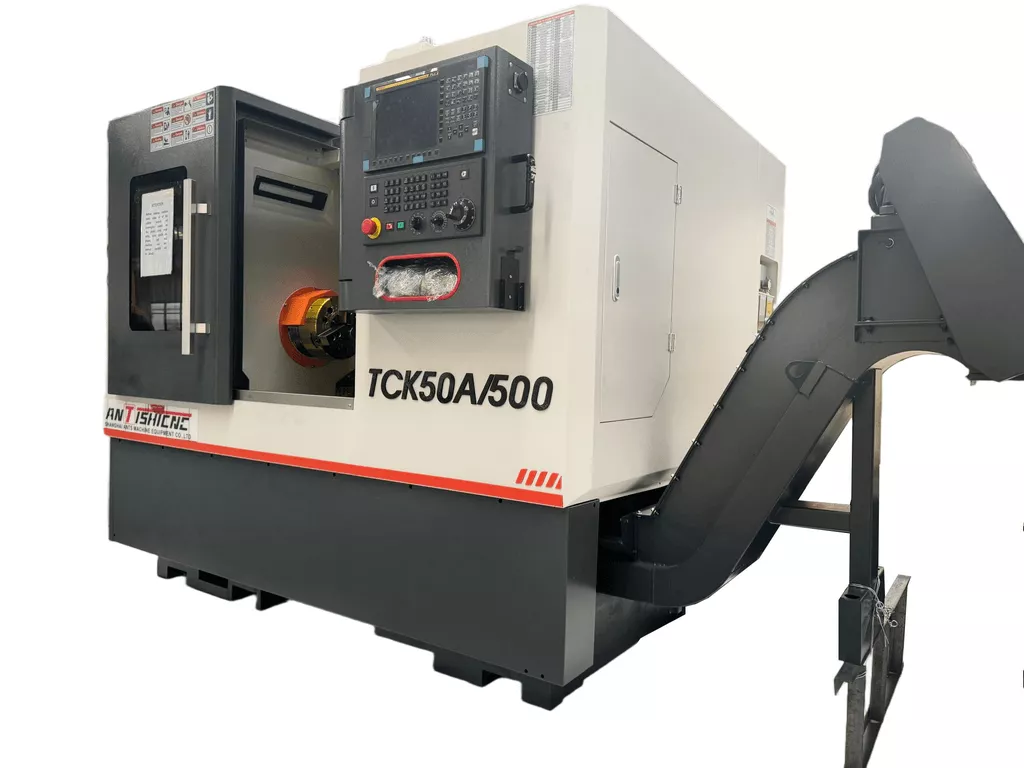

Токарный центр с ЧПУ TCK50A /500
.png "Токарный центр с ЧПУ TCK50A /500")
.png "Токарный центр с ЧПУ TCK50A /500")
.png "Токарный центр с ЧПУ TCK50A /500")
.png "Токарный центр с ЧПУ TCK50A /500")
.png "Токарный центр с ЧПУ TCK50A /500")
.png "Токарный центр с ЧПУ TCK50A /500")
.png "Токарный центр с ЧПУ TCK50A /500")
.png "Токарный центр с ЧПУ TCK50A /500")
9 540 000 руб.
-
+
- Описание
- Отзывы
-
Параметр Значение Макс. диаметр обработки над станиной, мм 560 Диаметр обработки над суппортом, мм 260 Расстояние между центрами, мм 500 Макс. диаметр обработки диска, мм 400 Макс. длина обработки, мм 500 Тип шпинделя A2-6 Диаметр сквозного отверстия шпинделя, мм 66 Диаметр прутка, мм 55 Гидравлический патрон, мм 10 дюймов Сквозное отверстие гидравлического патрона, мм 55 Тип направляющих Линейные направляющие Конус шпинделя, № Метрический 70 1:20 Макс. скорость шпинделя, об/мин 3000 Диаметр гильзы задней бабки, мм 70 Конус внутреннего отверстия гильзы задней бабки, № Морзе №5 Ход гильзы задней бабки, мм 80 Тип задней бабки Гидравлическая Количество позиций инструмента позиций 8 Размер квадрата инструмента, мм 25x25 Момент двигателя X/Z, Н·м 7.5/10 Скорость быстрого перемещения X/Z, м/мин 18/18 Ход по оси X, мм 240 Ход по оси Z, мм 540 Минимальная единица установки, мм 0.0001 Мощность главного двигателя, кВт 11 Вес станка, кг 3000 Габариты (Д×Ш×В), мм 2700×2000×2000 Описание продукта
Токарный центр с ЧПУ серии TCK — это полузакрытый станок с наклонной станиной, оснащенный сервоуправлением по осям X, Y, Z и C. Конструкция и габариты компактны и рациональны. Шпиндель (ось C) приводится в движение серводвигателем. Станок позволяет выполнять токарную обработку наружных поверхностей, торцов и резьбы различных материалов, таких как валы и диски, а также фрезерование и сверление в радиальном и осевом направлениях. Подходит для высокоэффективной обработки мелких деталей.
Особенности:
- Наклонные направляющие обеспечивают устойчивость и повышают точность станка.
- Наклонная конструкция экономит пространство и уменьшает занимаемую площадь.
- Наклонные направляющие облегчают сбор стружки на конвейере для автоматического удаления.

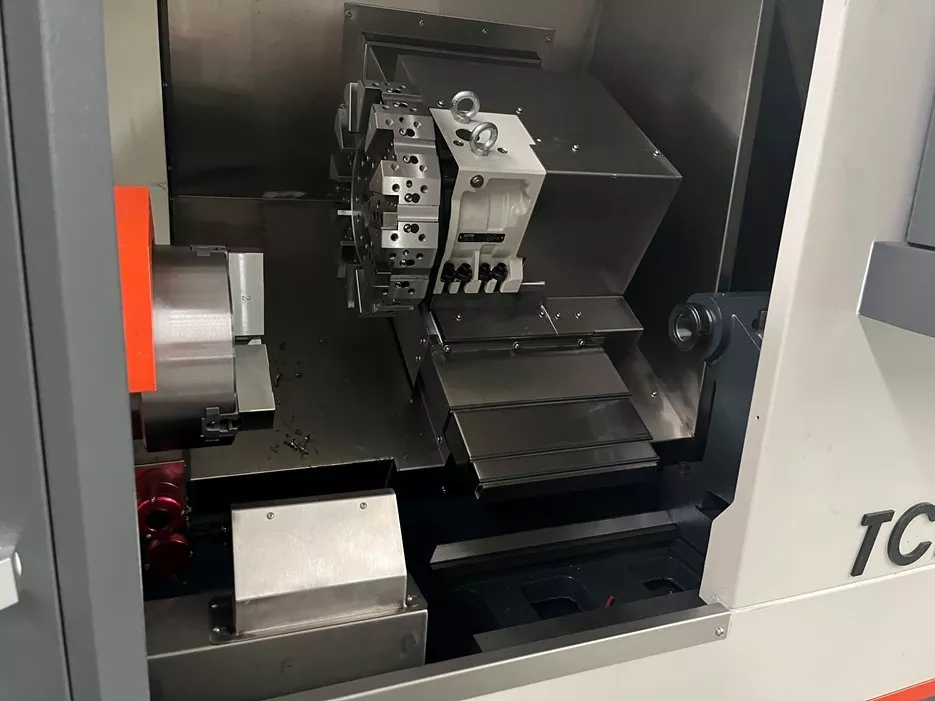

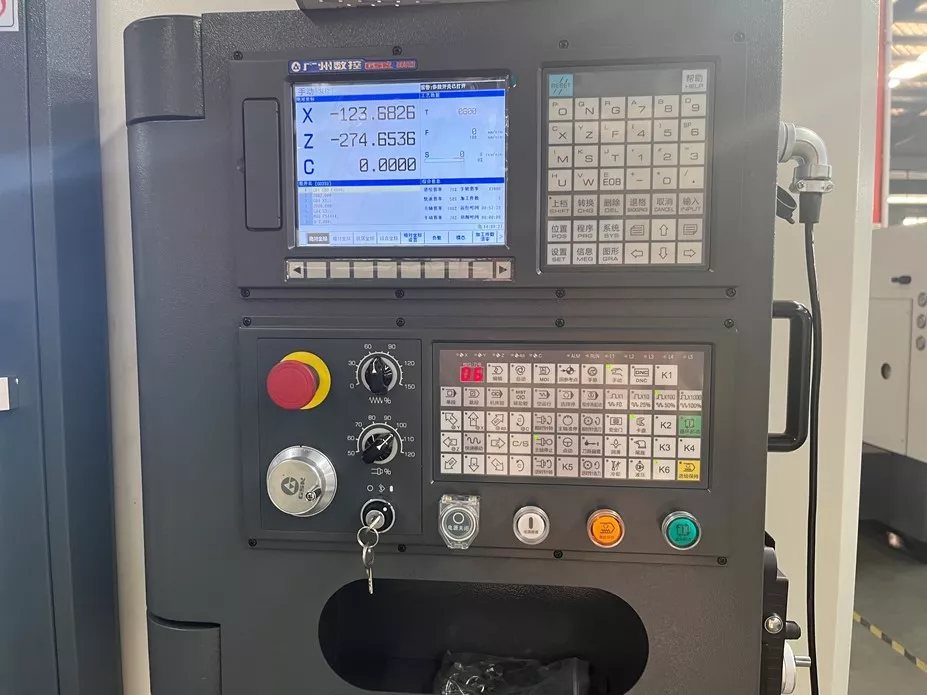

Справочное изображение продукта
Стандартная комплектация
Наименование Характеристики Количество Производитель Система ЧПУ Стандартная: GSK988T (Опционально: SIEMENS/FANUC) 1 комплект GSK/SIEMENS/FANUC Двигатель шпинделя 22 кВт 1 комплект CTB Блок шпинделя 200-282/5-3V 1 комплект Китай Подшипники шпинделя NN3020K+MTM100/NN3018K 1 комплект Китай Направляющие (X) RGH35CA2R680/725 1 комплект HIWIN/PMI Направляющие (Z) RGH35CA2R1040/1120/1515 1 комплект HIWIN/PMI Шариковый винт (X) 3210/703 1 комплект HIWIN/PMI Шариковый винт (Z) 4010/965/1052/1429 1 комплект HIWIN/PMI Подшипники винтов 25TAC62/30TAC62 2 комплекта NSK Револьверная головка TX-200-8T/TCS-100-8T 1 комплект Китай Система автоматической смазки RBCLB-3ZK 1 комплект Китай Насос охлаждения 180W 1 комплект Китай Гидравлическая станция 1.5 кВт 1 комплект Китай Гидравлический патрон KT0-3/A2-6; KT0-3/A2-8 1 комплект Китай Конвейер для стружки Ленточный (опционально) 1 комплект Китай
Дополнительные аксессуары
Наименование Характеристики Количество Система управления GSK 1 комплект Конвейер для стружки Ленточный 1 комплект
Приемочные испытания
Параметры испытаний Допустимое отклонение (мм) Осевой люфт шпинделя 0.005 Радиальное биение конуса шпинделя 0.005 Точность позиционирования (повторяемость) ±0.005 Равномерность диаметра 0.01/150 Плоскостность 0.025/φ300 Погрешность шага резьбы 0.010/100 Шероховатость поверхности Ra1.6 мкм
Техническая документация, предоставляемая при поставке:
- Упаковочный лист — 1 экз.
- Сертификат соответствия (включая лист проверки точности) — 1 экз.
- Руководство пользователя — 1 экз.
- Руководство по системе ЧПУ — 1 экз.
- Руководство по электроинструменту — 1 экз.
- Руководство по инвертору — 1 экз.
- Руководство по двигателю — 1 экз.
- Руководство по драйверу — 1 экз.
- Руководство по масляному насосу — 1 экз.

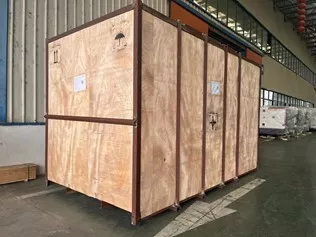

Упаковка и транспортировка:
Стандартная деревянная упаковка для экспорта.
Транспортировка осуществляется в соответствии с условиями контракта.Характеристики
Длина детали, мм 500 Макс. диаметр заготовки, мм 560 - Аналоги
-
-
