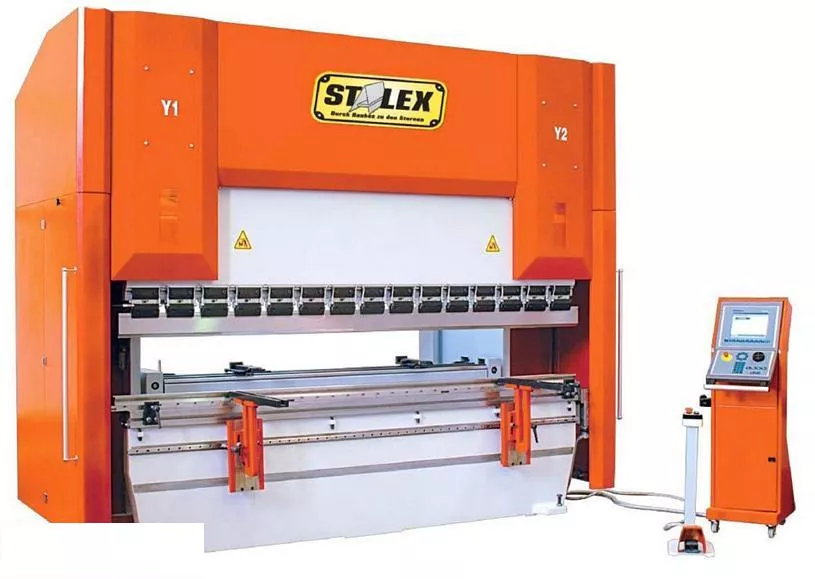

Пресс гидравлический Stalex WE67K-200/3200 DA66T
- Описание
- Отзывы
- Задать вопрос
-
Описание
Листогибочные прессы известны своей точностью и надежностью: сегодня эти характеристики соединяются в высокие технологические параметры, такие как визуализация процесса гибки через программное обеспечение, системы измерения толщины и автоматизации на основе подбора необходимой системы ЧПУ. Критерии выбора моделей контроллеров NC/CNC зависит от реальных задач производства и необходимой производительности, что в свою очередь обуславливает наличие необходимых характеристик и возможностей станка и ЧПУ.
Пресса Stalex сочетают в себе точность, скорость, гибкость, прочность, надежность и передовые технологии гибки с максимальной производительностью в качественном соотношении цены и возможностей промышленного станка.
Гидравлический листогибочный пресс состоит из следующих элементов:
• гидравлических цилиндров, которые крепятся к боковым стойкам (оси Y1 Y2);
• нижней балки со столом и системой крепления матриц;
• верхней балки с системой крепления пуансонов, прикрепленных к штокам гидроцилиндров;
• системы задних упоров, обеспечивающих базирование заготовки и установленных с задней стороны нижней балки
Штоки гидроцилиндров сообщают движение верхней балке в вертикальном направлении по осям Y1 Y2, от перемещения штоков левого и правого гидравлического цилиндров зависит качество перемещения верхней балки. Точность позиционирования по осям Y – наиболее важный параметр, поскольку от него формируется угол гиба.
Ось Y1 Y2 отвечает за параллельность движения траверсы (пуансона) синхронизируя работу 2ух гидроцилиндров (путём пропорционального управления клапанами).
Ось Х – фронтальное перемещение заднего упора (вперёд-назад), движение задаётся через ввод параметров с контроллера ЧПУ (Ось Х1 и Х2 - перемещение заднего упора не синхронно, один упор относительно другого, в зависимости от комплектации функций и решений заказчика).
Ось R – вертикальное перемещение заднего упора, при помощи высокоскоростного двигателя (Ось R1 и R2 - перемещение заднего упора не синхронно, один упор относительно другого, в зависимости от комплектации функций и решений заказчика).
Ось Z - перемещение задних упоров, друг к другу (сближение), для специфических изделий.
Задние упоры могут перемещаться по трём осям X, R, Z – глубина (вперёд-назад), высота относительно линии гиба (вверх-вниз), сближение вдоль линии гиба.
Ось V – определяет величину компенсации прогиба, т.е. обеспечивает постоянный угол гиба выравнивания-компенсируя прогибы верхней и нижней балок. (Постоянный угол гиба формируется и зависит от точности позиционирования оси Y (Y1, Y2). В свою очередь точность позиционирования по оси Y зависит от работы гидравлических цилиндров с обоих сторон).
Контроллер DA66S
- 2D графическое программирование при помощи сенсорного экрана
- 3D визуализация в моделировании и отображение в реальном времени
- 17" экран с высоким разрешением цвета TFT (1280х1024 пикселей, 16-битный цвет)
- Полный набор приложений Windows
- Delem Modusys сочетает модули масштабированности и адаптивности
- USB, интерфейс периферийных устройств
- Используется специальное приложение поддержки пользователей с контролем многозадачной среды
- Детектор гиба и интерфейс коррекции
- Объём памяти 1Гб
- Память библиотеки инструмента/материала/изделий 256Mb
- Полный набор приложений Windows, Встроенная OEM-панель
- 2-я HSB Modusys шина
- 3D – ускорители графики
- Аварийный выключатель
- Подключение исполнительных механизмов через сервоприводы- Похожие товары
-
