Модель Станок листогибочный гидравлический Stalex HBV-48 Арт. 373521 Тип привода гидравлический Усилие в тоннах 30 тонн Макс. рабочая длина 1220 мм *Толщина металла (σв <400 Н/мм2) 4 мм Ход верхней балки 120 мм Марка стали (матрица и пуансон) 42CrMo Твердость (матрица и пуансон) HRC20-25 Задний упор 105-550 мм Мощность мотора 3,0 кВт Общие габариты (ДхШхВ) 1990х800х1250 мм Размеры упаковки 2170х920х1430 мм Вес нетто/вес брутто 520/620 кг Описание
Листогибочный станок Stalex HBV48 имеет гидравлический привод, с усилием 30 тонн, для работы с листовым металлом до 4мм на длине 1220мм.
Гидропривод станка позволяет регулировать высоту подъёма прижимной гибочной балки – для сокращения рабочего времени и удобства работы с заготовками с замкнутым контуром.
Станок оснащён многоручьевой 4ёх сторонней матрицей, что позволяет вместе с гидравлической станцией получать необходимые углы - меняя сторону матрицы и усилие гибки при работе с необходимой толщиной металла.

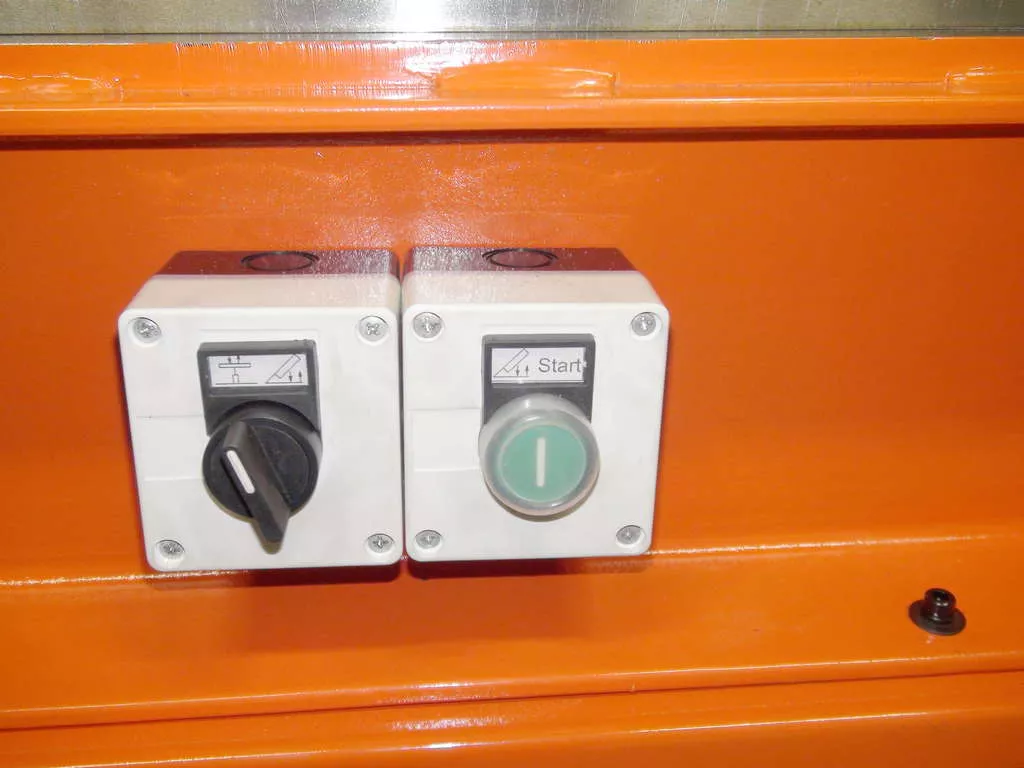

Простое управление станка, выносная педаль, задний упор - позволяют быстро и эффективно работать даже с максимально возможными заготовками.

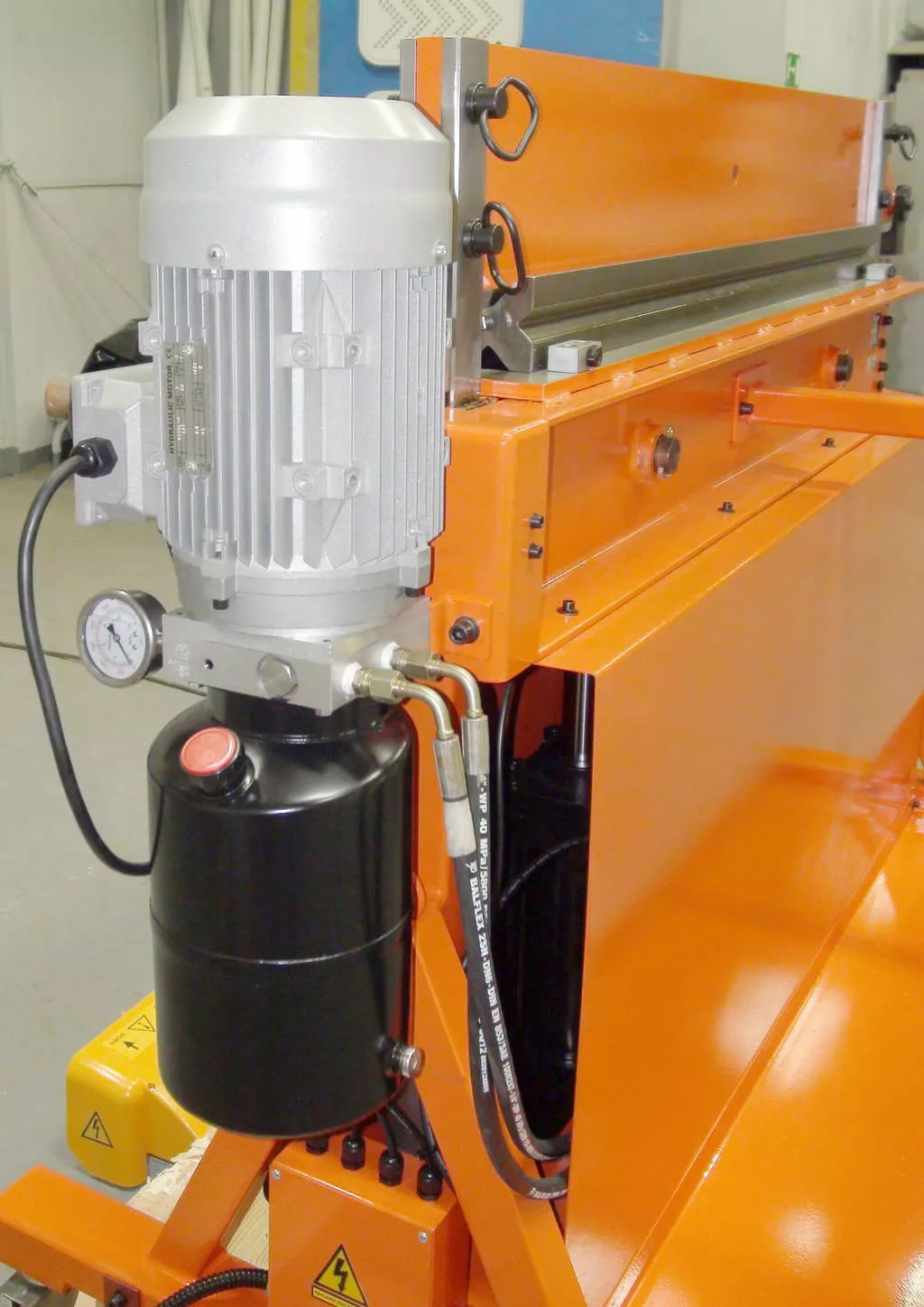

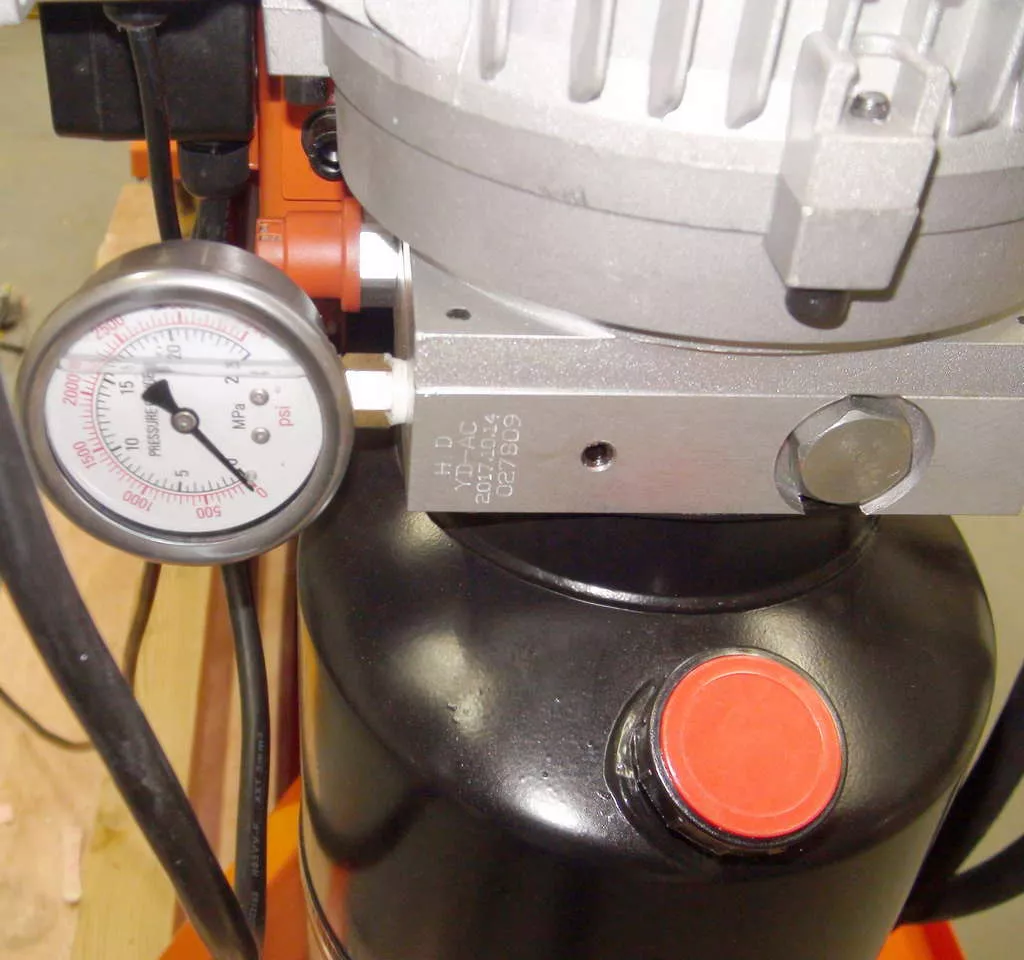

Станок Stalex HBV48 имеет прочные колёса – в случае необходимости и без особых усилий станок можно передвигать по цеху.- Станок оснащен гидростанцией;
- Простой в управлении;
- Надежная конструкция;
- Возможность смены рабочего инструмента;
- Откидная верхняя балка для удобства снятия заготовок сложной геометрии.

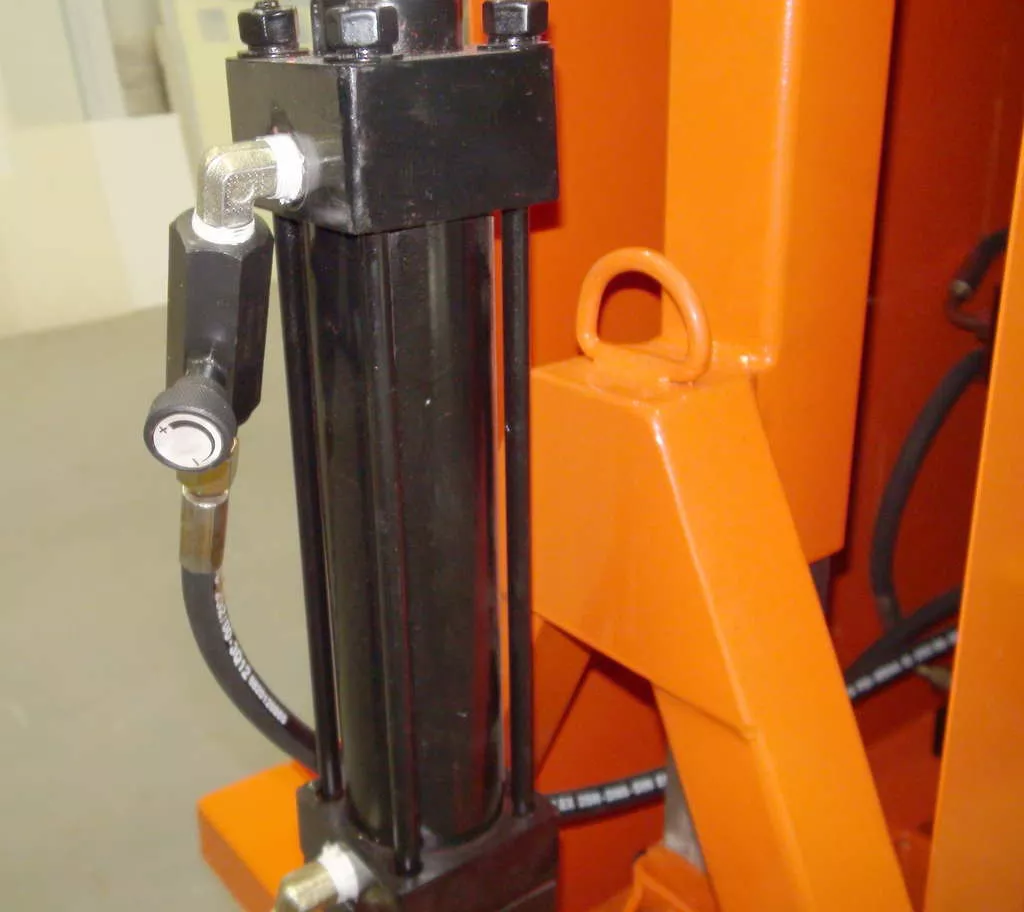

- Прижим осуществляется с помощью гидравлической системы;
- Регулируемая высота подъема.
* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa (1 Н/мм2 = 1 MPa).
Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца. Макс. толщина гибки при работе с нержавеющей сталью составить около 1,5мм (с пределом прочности σв <600 MРa).
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной гибки.Основные функциональные характеристики и свойства
- Гидравлический листогибочный станок прост в эксплуатации, и его без труда можно переместить на любое рабочее место.
- Высокоэффективный при загибе металлического листа, обеспечивает точность изгиба.
- После того, как процесс загиба заготовки завершен, ее можно снять, открепив балку. Верхнюю прижимную балку можно откинуть для удобства снятия заготовок сложной геометрии.
- Примечание: В соответствии с различными толщиной, формой и размером загиба следует выбирать различные штампы для гибки V-образных деталей (Прокрутите гибочные штампы и выберите один из V-образных штампов для загиба).
