-----Станок токарно-винторезный облегченный 16К25 (РМЦ 1000)

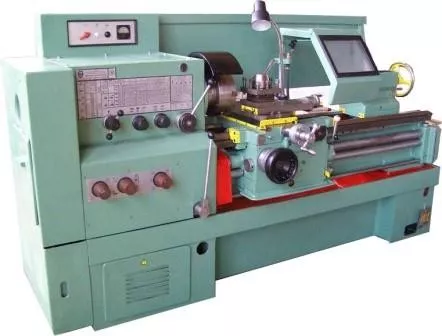

Станок токарно-винторезный облегченный 16К25 (РМЦ 1000)

1 430 000 руб.

Узнать цену

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Отзывы
Задать вопрос

Параметр	Значение
Класс точности по ГОСТ 8-82	Н
Наибольший диаметр заготовки обрабатываемой над станиной, мм	500
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	290
Наибольшая длина устанавливаемой детали РМЦ, мм	710, 1000, 1400, 2000
Наибольшая масса обрабатываемого изделия в центрах, кг	650..1800
Наибольшая масса обрабатываемого изделия в патроне, кг	300
Наибольшая длина обтачивания, мм	645, 935, 1335, 1935
Высота центров над плоскими направляющими станины, мм	250
Шпиндель
Диаметр отверстия в шпинделе, мм	52
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	50
Частота вращения шпинделя в прямом направлении, об/мин	12,5..1600
Частота вращения шпинделя в обратном направлении, об/мин	19..1900
Количество прямых скоростей шпинделя	22
Количество обратных скоростей шпинделя	11
Конец шпинделя по ГОСТ 12593-72	6К
Коническое отверстие шпинделя по ГОСТ 2847-67	Морзе 6
Диаметр фланца шпинделя, мм	170
Наибольший крутящий момент на шпинделе, Нм
Суппорт. Подачи
Наибольшая длина поперечного перемещения, мм	300
Наибольшая длина продольного перемещения, мм	645, 935, 1335, 1935
Диапазон продольных подач, мм/об	0,05..2,8
Диапазон поперечных подач, мм/об	0,025..1,4
Количество подач продольных/ поперечных	22/ 24
Скорость быстрых перемещений продольных/ поперечных, м/мин	3,8/1,9
Количество нарезаемых резьб - метрических
Количество нарезаемых резьб - модульных
Количество нарезаемых резьб - дюймовых
Количество нарезаемых резьб - питчевых
Пределы шагов метрических резьб, мм	0,5..112
Пределы шагов дюймовых резьб, ниток/дюйм	56..0,5
Пределы шагов модульных резьб, модуль	0,5..112
Пределы шагов питчевых резьб, питч диаметральный	56..0,5
Цена одного деления лимба продольного/ поперечного перемещения, мм/об	1/ 0,05
Наибольшее усилие, допускаемое механизмом подач продольное на резце/ на упоре, Н	5884/ 7845
Наибольшее усилие, допускаемое механизмом подач поперечное на резце/ на упоре, Н	3530/ 4510
Резцовые салазки
Наибольшая длина перемещения, мм	150
Цена одного деления лимба, мм/об	0,05
Задняя бабка
Наибольшее перемещение пиноли, мм	150
Цена одного деления лимба перемещения пиноли, мм	0,1
Коническое отверстие шпинделя по ГОСТ 2847-67	Морзе 5
Величина поперечного смещения корпуса, мм	±15
Привод и электрооборудование станка
Количество электродвигателей на станке	4
Электродвигатель главного привода М1, кВт	11
Электродвигатель привода быстрого перемещения каретки и суппорта М2, кВт	0,75
Электродвигатель насоса охлаждения М3, кВт	0,12
Электродвигатель гидростанции М4, кВт	1,1
Габариты и масса станка 16К25
Габариты станка (длина ширина высота) РМЦ=1000, мм	2795 х 1240 х 1500
Масса станка РМЦ=1000, кг	3095

Описание

Токарно-винторезный станок 16К25 предназначен для выполнения разнообразных токарных работ: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных и питчевых резьб, а также сверления, зенкерования, развертывания,и т.п. Отклонение от цилиндричности 7 мкм, конусности 20 мкм на длине 300 мм, отклонение от прямолинейности торцевой поверхности на диаметре 300 мм - 16 мкм.

Токарно-винторезный станок 16К25 являетсяоблегченной версией станка 16К20 с увеличиным диаметром обрабатываемой детали. Диаметр обрабатываемой детали увеличился с 400мм. до 500мм.
