DMTG DL20M Токарный станок с ЧПУ
4 775 436 руб.
-
+
- Описание
- Отзывы
- Задать вопрос
-
Модель DL20M Технические характеристики Электропитание Общая потребляемая мощность 35 кВт 380 В ~50 Гц Мощность двигателя шпинделя 15 / 18,5 кВт Система управления Система ЧПУ Fanuc 0i-mate TD Опциональные системы ЧПУ Siemens 828D / Fanuc 0i TD Станочные данные Максимальный диаметр обработки 440 мм Максимальный диаметр обработки над станиной 400 мм Максимальный диаметр обработки над сменщиком инструмента 260 мм Межцентровое расстояние 600 / 1000 мм Угол наклона станины 45° Шпиндель Число оборотов шпинделя 45 - 4500 об/мин Проходное отверстие шпинделя 70 мм Максимальный диаметр обрабатываемого прутка 65 мм Токарный патрон 200 мм Фланец шпинделя А2-6 Диаметр шпинделя в передней опоре 110 мм Крутящий момент шпинделя 149 / 184 Нм
(опция: 436 / 596 Нм)Перемещения и подачи Перемещение по оси Х 265 мм Перемещение по оси Z 640 / 1040 мм Скорость рабочей подачи по оси Х 9 000 мм/мин Скорость рабочей подачи по оси Z 9 000 мм/мин Скорость быстрого хода по оси Х 24 000 мм/мин Скорость быстрого хода по оси Z 24 000 / 16 000 мм/мин Диаметр / шаг ШВП по оси Х 32 / 8 мм Диаметр / шаг ШВП по оси Z 40 / 10 мм Точность Повторяемость ± 0,004 мм Позиционирование ± 0,002 мм Сменщик инструмента Тип сменщика инструмента гидравлический Количество инструмента 12 Максимальный размер державки резца 25 х 25 мм Время смены инструмента (соседний / противоположный) 0,36 / 1,6 с Точность позиционирования сменщика инструмента 0,008 мм Задняя бабка Конус пиноли задней бабки МК5 Диаметр пиноли задней бабки 85 мм Ход пиноли задней бабки 139 мм Ход задней бабки до токарного патрона Габаритные размеры Емкость бака СОЖ 200 литров Емкость гидростанции 45 литров Длина 3990 / 4390 мм Ширина х Высота 1900 х 1845 мм Масса станка 4000 / 4500 кг Описание
- Высокоскоростной многофункциональный токарный станок с ЧПУ для прецизионной обработки деталей среднего размера в условиях серийного производства.
- Предназначен для обработки заготовок из стали, цветных металлов и сплавов в аэрокосмической, автомобильной, приборостроительной промышленности, энергетическом машиностроении, военно-промышленном комплексе.
- Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.
- Инновационная система ЧПУ Fanuc 0i-mate TD (опция: Fanuc 0i TD / Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
- Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
- Сервопривод шпинделя Fanuc Alfa il15/7000, сервоприводы по оси X Fanuc Alfa iS 8/4000, по оси Z Fanuc Alfa iS 12/4000.
- Высокоскоростной прецизионный шпиндель 4 500 об/мин установлен на прецизионные подшипники NSK (Япония).
- Циркуляционная система смазки шпиндельной бабки.
- Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
- Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
- Жесткая вибростойкая станина с углом наклона 45° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна.
- Высокоскоростные линейные направляющие качения NSK (Япония) с максимальной скоростью перемещений 24 м/мин.
- Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
- Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
- Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 200 мм Auto Strong (Тайвань).
- Высокоскоростной гидравлический сменщик инструмента револьверного типа на 12 инструментов со временем смены инструмента 0,36 с.
- Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
- Гидравлическая задняя бабка (опция: программируемая задняя бабка).
- Система подачи СОЖ с баком емкостью 200 литров.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Высокопроизводительный ленточный конвейер для удаления стружки. Может быть смонтирован сбоку или сзади станка.
- Полностью закрытая рабочая зона с защитными устройствами.
- Передняя раздвижная дверца с большим прозрачным окном из бронированного стекла.
- Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
- Управление зажимом / разжимом токарного патрона и выдвижением / отводом пиноли задней бабки - с помощью М-функции или ножной педалью.

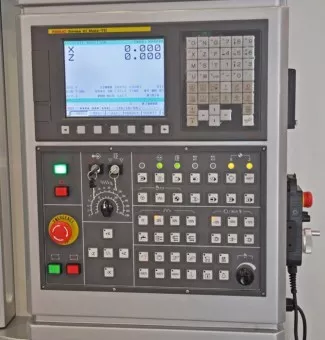

Рабочая зона Сменщик инструмента Гидравлический патрон Система управления Высокопроизводительная обработка деталей среднего размера Револьверного типа, 12 инструментов, время смены инструмента 0,36 / 1,6 с Гидравлический токарный патрон Auto Strong V-208 Ø200 мм (Тайвань) Инновационная система ЧПУ Fanuc 0i-mate TD Система смазки Задняя бабка Манометры гидросистемы Транспортер для стружки Автоматическая импульсная система смазки Гидравлическая,
ход бабки до патрона,
ход пиноли 139 ммРаздельное регулирование давления системы, токарного патрона и задней бабки Ленточный, может быть смонтирован сбоку или сзади станка Комплект поставки:- Гидравлический 3-кулачковый токарный патрон Ø200 мм без отверстия
- 12-позиционный гидравлический сменщик инструмента
- Гидравлическая задняя бабка
- Педаль зажима / розжима токарного патрона
- Педаль выдвижения пиноли задней бабки
- Ленточный транспортер для удаления стружки
- Тележка для сбора стружки
Дополнительные опции:- Система ЧПУ Fanuc 0i TD
- Система ЧПУ Siemens 828D
- Автоподатчик прутка (барфидер)
- Гидравлический 3-кулачковый токарный патрон с отверстием
- Гидравлический люнет
- Редуктор Baruffaldi, переключаемая редукция 1:6.24, 1:1.56
- Датчик измерения инструмента Renishaw TS27R
- Программируемая задняя бабка
- Линейные направляющие THK (Япония)
- Шариковые винты THK (Япония)
- Цанговый патрон
- Уловитель деталей
- Кондиционер электрошкафа
-
